Beskrivelse
Den Lille Spektrumanalysator Med Store Evner: Mød tinySA Basic og tinySA Ultra!
Har du nogensinde drømt om en spektrumanalysator, der passer i lommen, men som stadig kan måle op til flere gigahertz? Sig hej til tinySA – den lille spektrumanalysator og signalgenerator med store ambitioner! Uanset om du er radioamatør, ingeniør eller bare elsker gadgets, vil tinySA bringe et smil på læben og måske endda imponere dine venner (hvis de forstår, hvad den gør).

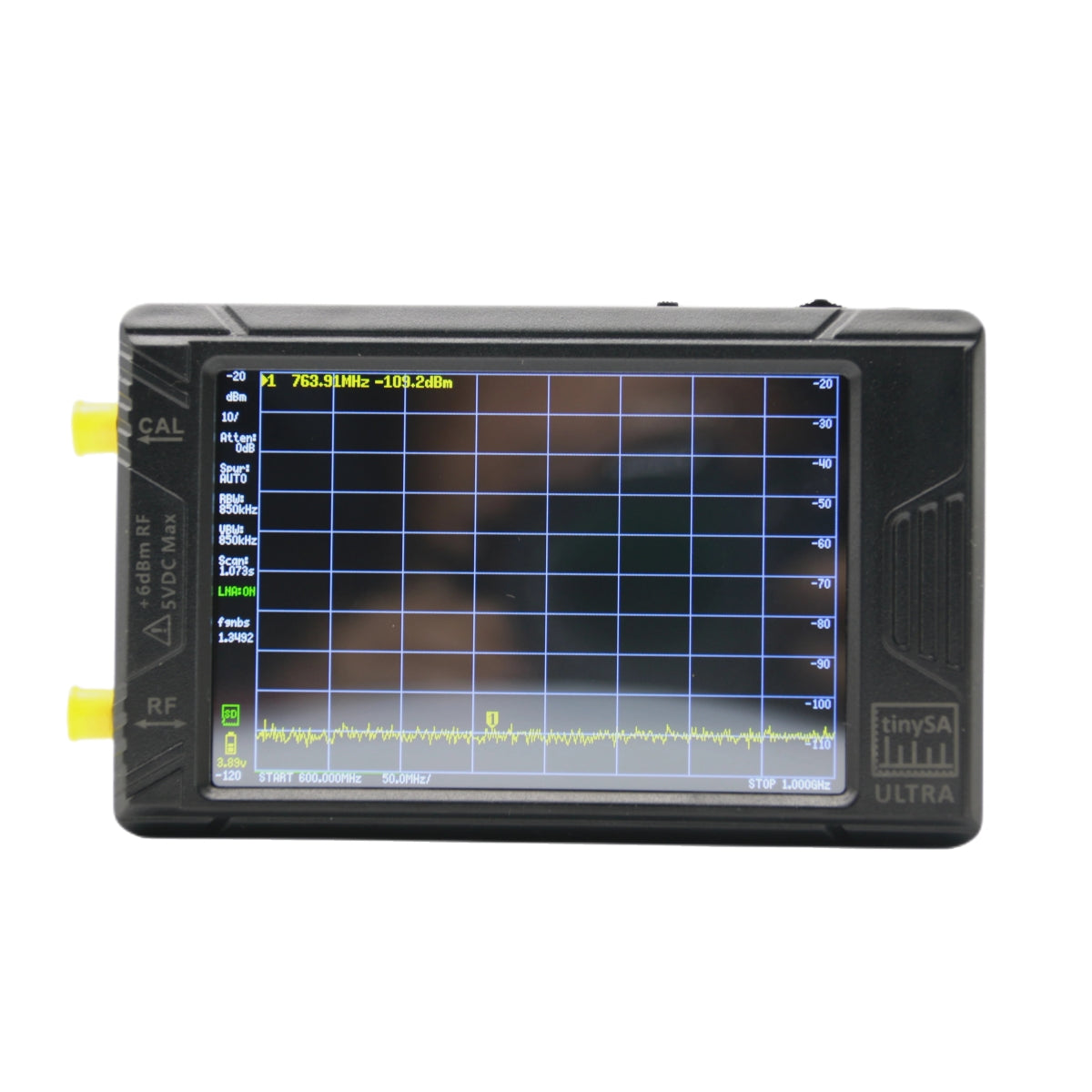

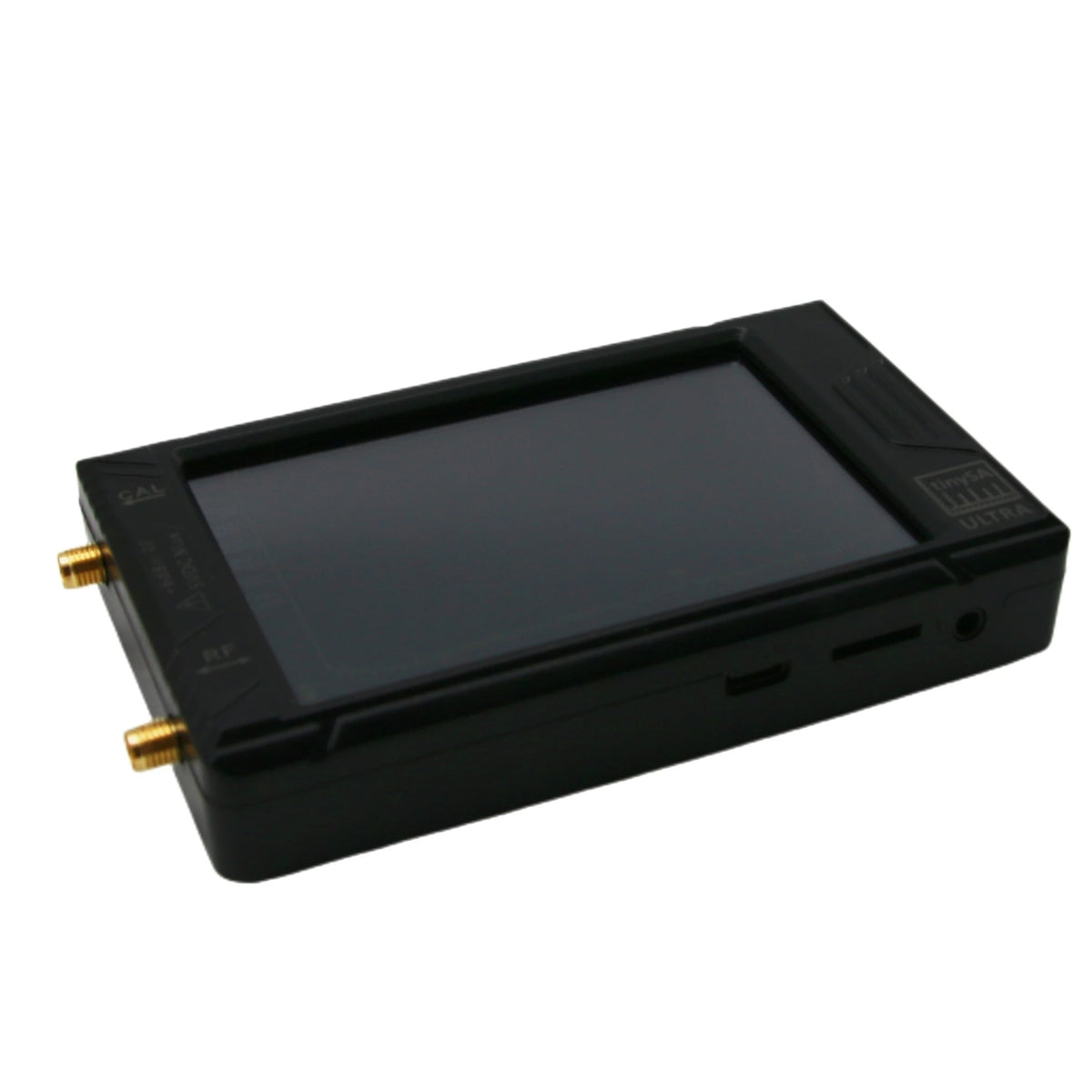

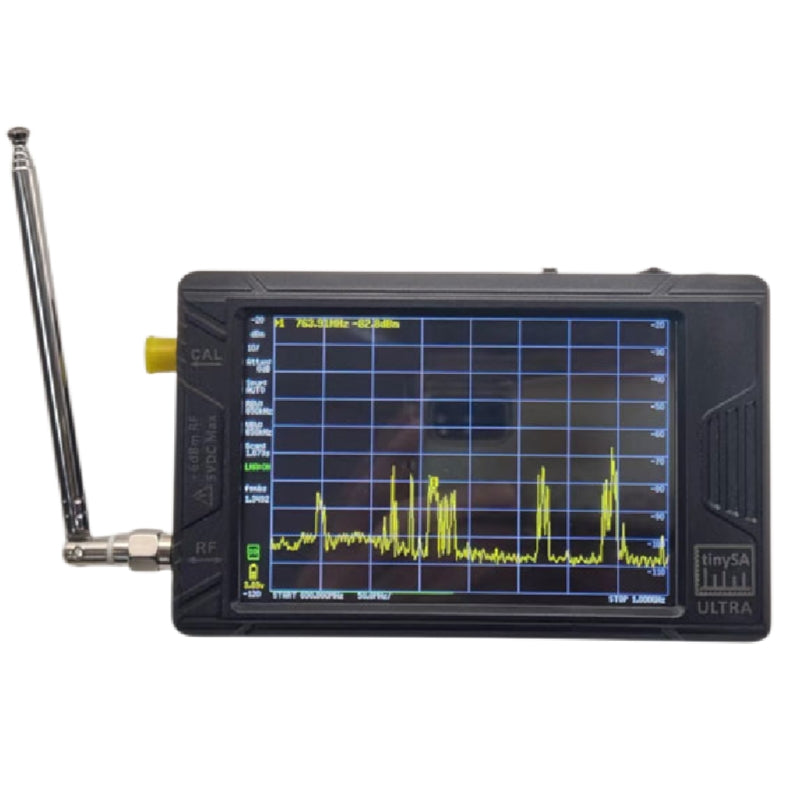

tinySA kommer i to varianter: tinySA Basic og tinySA Ultra. Lad os udforske, hvad hver af dem kan tilbyde – måske finder du din nye favorit!

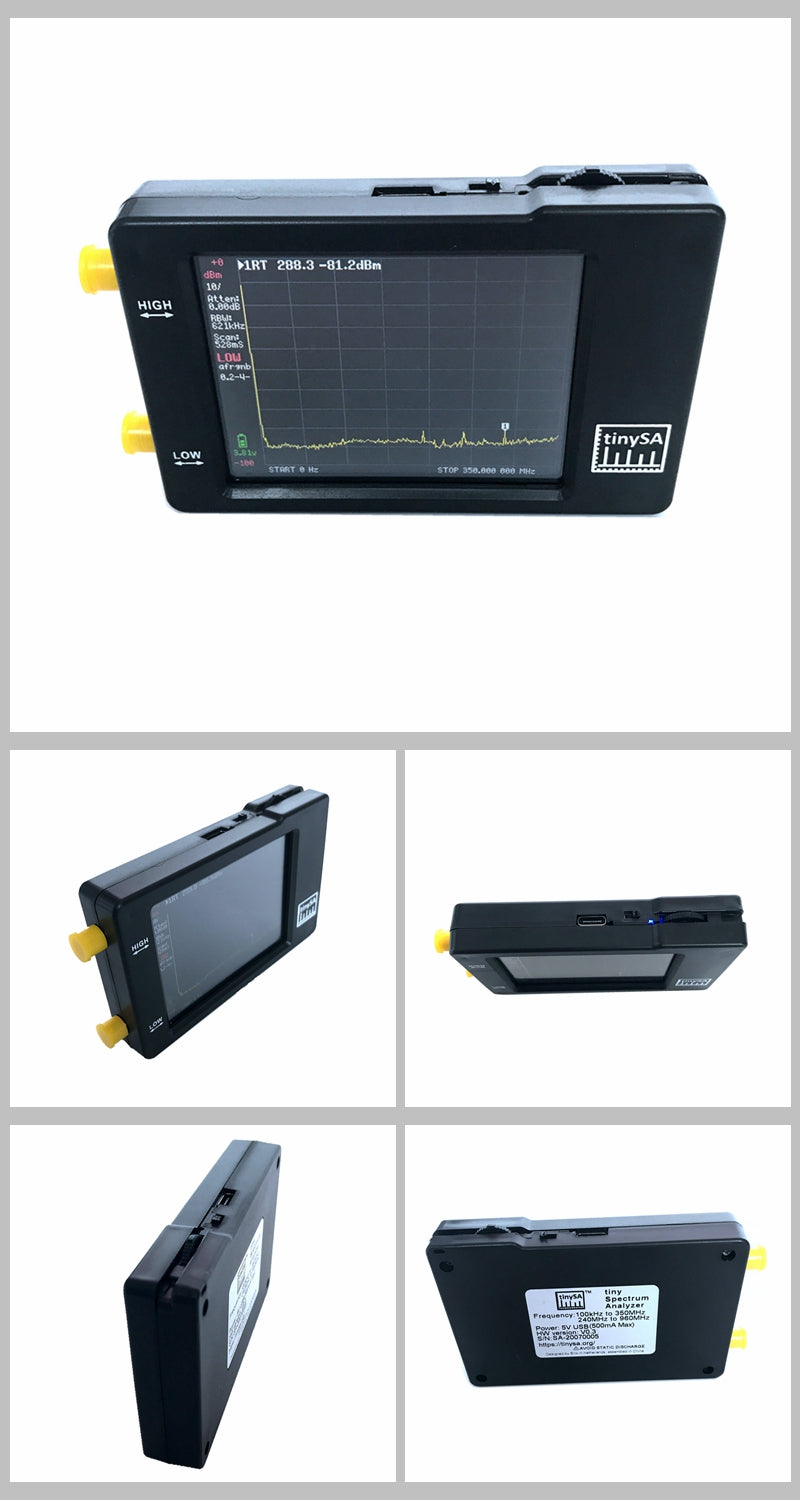

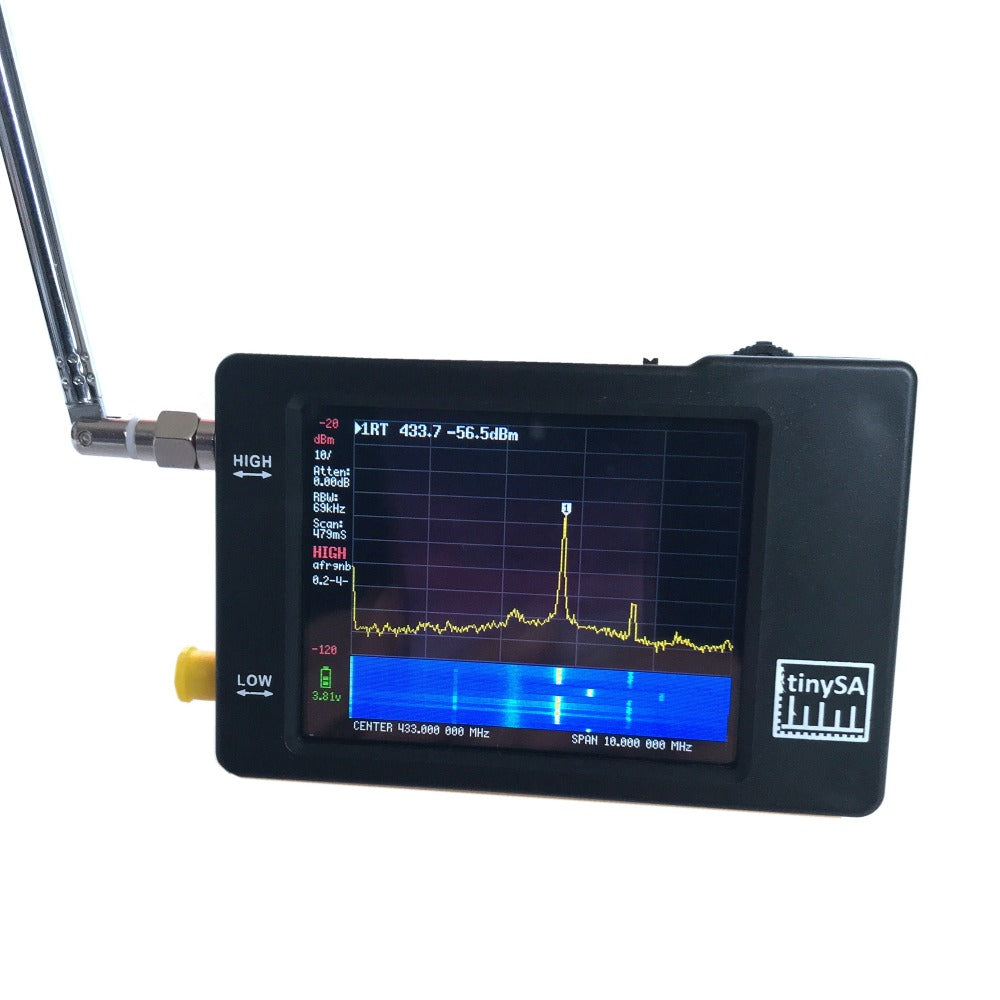

tinySA Basic
| Specifikation | Detaljer |
|---|---|
| Skærmstørrelse | 2,8 tommer |
| Spektrumanalysator Input | To indgange: - Høj kvalitet MF/HF/VHF indgang: 0,1 MHz – 350 MHz - UHF indgang: 240 MHz – 960 MHz (lidt mindre kvalitet, men stadig god) |
| Signalgenerator Output | Når ikke brugt som spektrumanalysator: - Sinusbølge: 0,1 MHz – 350 MHz - Firkantbølge: 240 MHz – 960 MHz |
| Båndbredde Filtre | Skiftbare opløsningsbåndpasfiltre mellem 2,6 kHz og 640 kHz |
| Display | Farveskærm med maks. 290 scanningspunkter for kontinuerlig dækning af hele frekvensområdet |
| Tilslutning til PC | Kan tilsluttes via USB og fungere som PC-kontrolleret spektrumanalysator eller signalgenerator |
| Batteri | Genopladeligt batteri, minimum 2 timers brug |
| Maks. Input Niveau | +10 dBm (pas på ikke at overbelaste din tinySA!) |
| Bemærkning | Generatorfunktionen kan ikke bruges som tracking-generator, da spektrumanalysator og generator ikke kan bruges samtidigt |
| Specifikation | Detaljer |
|---|---|
| Host-størrelse | 90 × 59 × 16 mm |
| Display | 4″ farveskærm (320 × 240 px, 16 bit RGB), resistiv touch, 450 målepunkter |
| Styring | Inching switch-kontrol, USB-serial port, valgfri TTL USART på intern PCB |
| Strømforsyning | Lineær regulator for at undgå switching‑støj; USB‑C data & opladning (≥ 500 mA), genopladeligt batteri (min. 2 t drift) |
| Spektrumanalysator Input (LF) | • 100 kHz – 350 MHz (nogle begrænsninger ned til 10 kHz) • 50 Ω ved intern dæmpning ≥ 10 dB • Manuel/auto dæmpning 0–31 dB i 1 dB-trin • Absolut max input +10 dBm (0 dB dæmpning) • Kortvarig top +20 dBm ved 30 dB dæmpning • Anbefalet max input +0 dBm (auto dæmpning) • IIP3 +15 dBm ved 0 dB dæmpning • P1 dB komprimering ved −1 dBm • Power-detektoropløsning 0,5 dB, linearitet ± 2 dB • Power accuracy ± 2 dB efter kalibrering • MDS − 30 dBm @ 30 MHz (102 kHz RBW) • Frekvensnøjagtighed = valgt RBW • Phase noise − 100 dBc/Hz @ 108 kHz offset • SFDR 30 dB @ 70 kHz RBW • RBW manuelt: 3/10/30/100/300/600 kHz (auto vælges fra 57) • Scanhastighed > 1000 pts/s ved højeste opløsning • Spurious rejection test • AM‑demod (efter hardware mod) |
| Spektrumanalysator Input (HF) | • 240 MHz – 960 MHz • Deviéring fra 50 Ω ved HF • Uden indre filter risikerer in‑band forvrængning af stærke signaler • Max input +10 dBm uden dæmpning • IIP3 − 5 dBm uden dæmpning • P1 dB komprimering ved −1 dBm • Power-detektoropløsning 0,5 dB, linearitet ± 2 dB • Power accuracy ± 2 dB efter kalibrering • MDS − 30 dBm @ 115 kHz RBW • Frekvensnøjagtighed = valgt RBW • SFDR 30 dB @ 50 kHz RBW • RBW manuelt: 3/10/30/100/300/600 kHz (auto vælges fra 57) • Frekvensafhængig dæmpning 25–40 dB (power error ± 10 dB når aktiv) • Scanhastighed > 1000 pts/s • AM‑demod (efter hardware mod) |
| Output (LF) | • Sinus-/firkantbølge 100 kHz – 350 MHz • Niveau ± 2 dB nøjagtighed • Frekvensopløsning 47 Hz (< 156 MHz) / 47 Hz (> 312 MHz) • Output level − 1 dBm – − 76 dBm i 6 dB-trin • AM / narrow FM / wide FM modulation 50 Hz – 5 kHz • Slow sweep over valgbart område |
| Output (HF) | • Firkantbølge 240 MHz – 960 MHz • Frekvensopløsning 480 Hz • Output level − 38 dBm – + 9 dBm variabelt • Narrow/wide FM modulation 50 Hz – 6 kHz • Slow sweep over valgbart område |
| Reference Generator | • Option: firkantbølge − 26 dBm fundament • Frekvensvalg: 1 / 2 / 4 / 10 / 15 / 30 MHz |
| Bemærkninger | • Input > +20 dBm kan beskadige enheden – brug passende dæmper • Ikke SDR–modtager eller tracking-generator output |

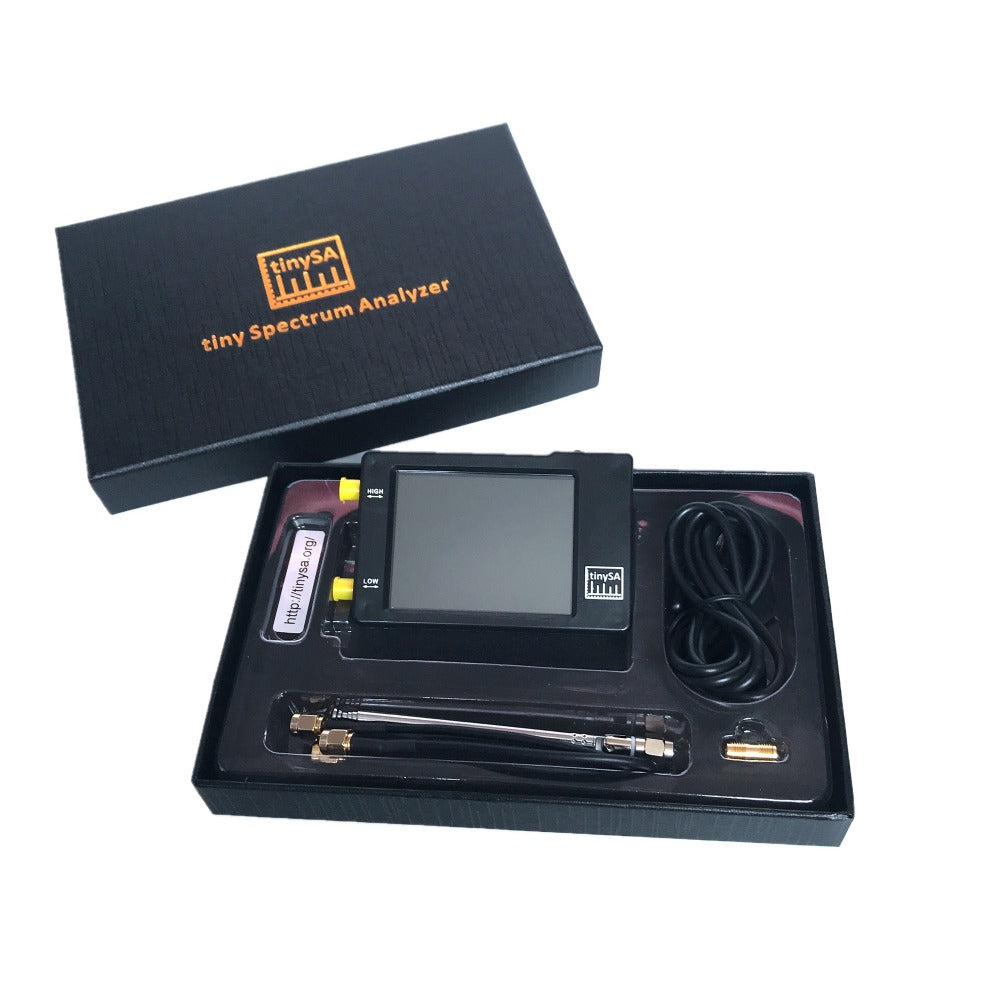

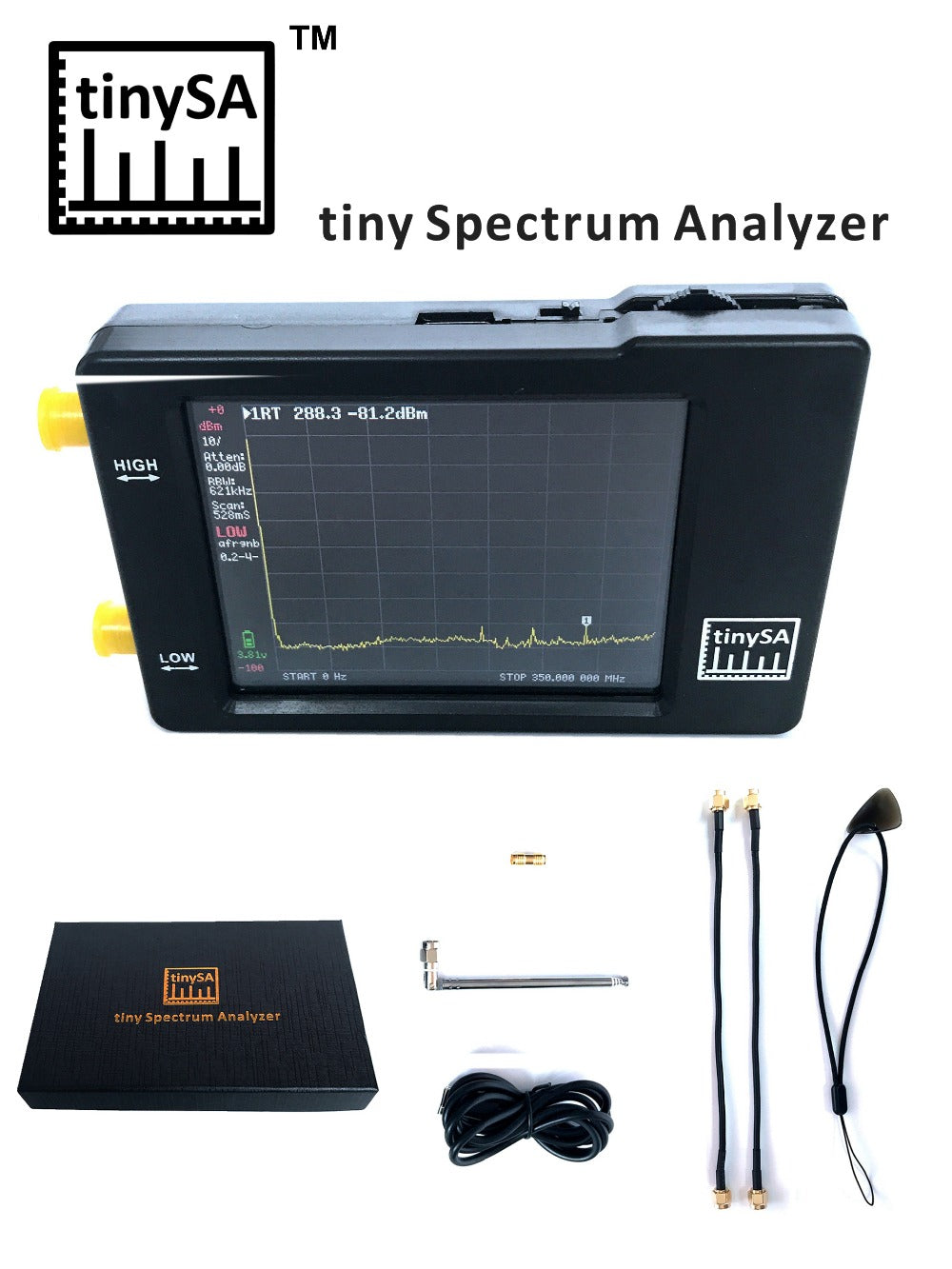

Hvad er der i pakken?
- 1 stk. tinySA Basic eller tinySA Ultra (afhængigt af dit valg)
- 1 stk. USB-kabel til opladning og PC-tilslutning
- 1 stk. Brugervejledning (fordi selv genier har brug for instruktioner)
- Eventuelt tilbehør som antenner eller kabler (afhængigt af pakken)
Gør dig klar til at udforske radiospektret som aldrig før med tinySA. Uanset om du vælger Basic eller Ultra, får du en kraftfuld enhed, der passer i din lomme og budget. Bare husk at behandle den med kærlighed (og undgå at overbelaste den), så vil den tjene dig trofast i mange eventyr!
