RAK WisMesh Blade-antenne – 868 MHz med SMA-adapter
0,00 kr
Udsolgt
Mængde
Sendes fra Aarhus, Danmark. Fragt beregnes ved checkout.
Har du brug for hjælp til at vælge? Spørg os om dit projekt
RAK WisMesh Blade-antenne – 868 MHz med SMA-adapter
0,00 kr
RAK WisMesh Blade-antenne – 868 MHz med SMA-adapter

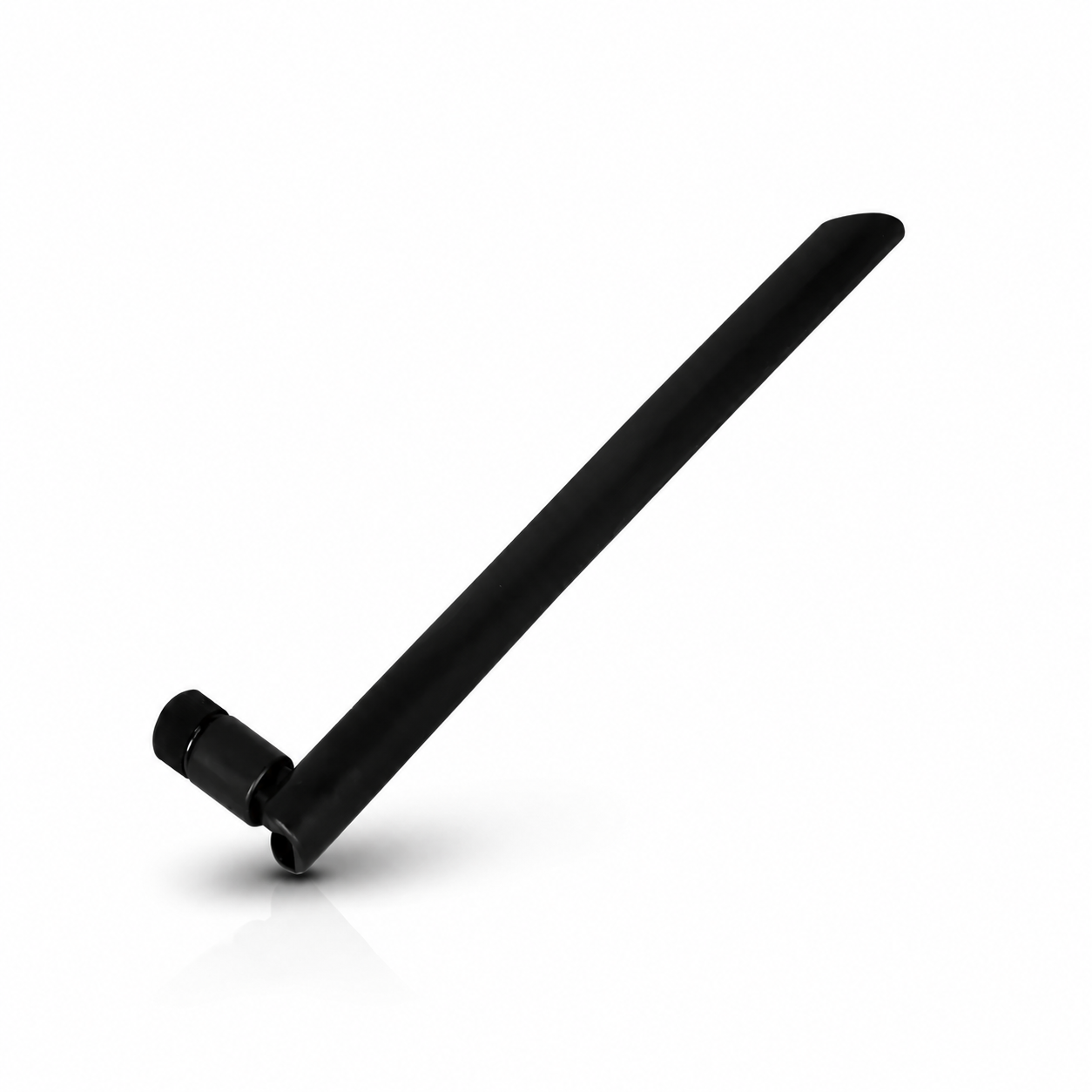

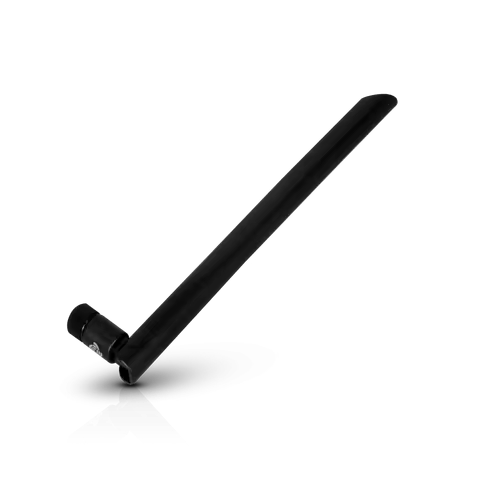

En praktisk antenneopgradering til din 868 MHz Meshtastic-node! RAK WisMesh Blade er en sort, rundstrålende LoRa-antenne til frekvensområdet 863-870 MHz.

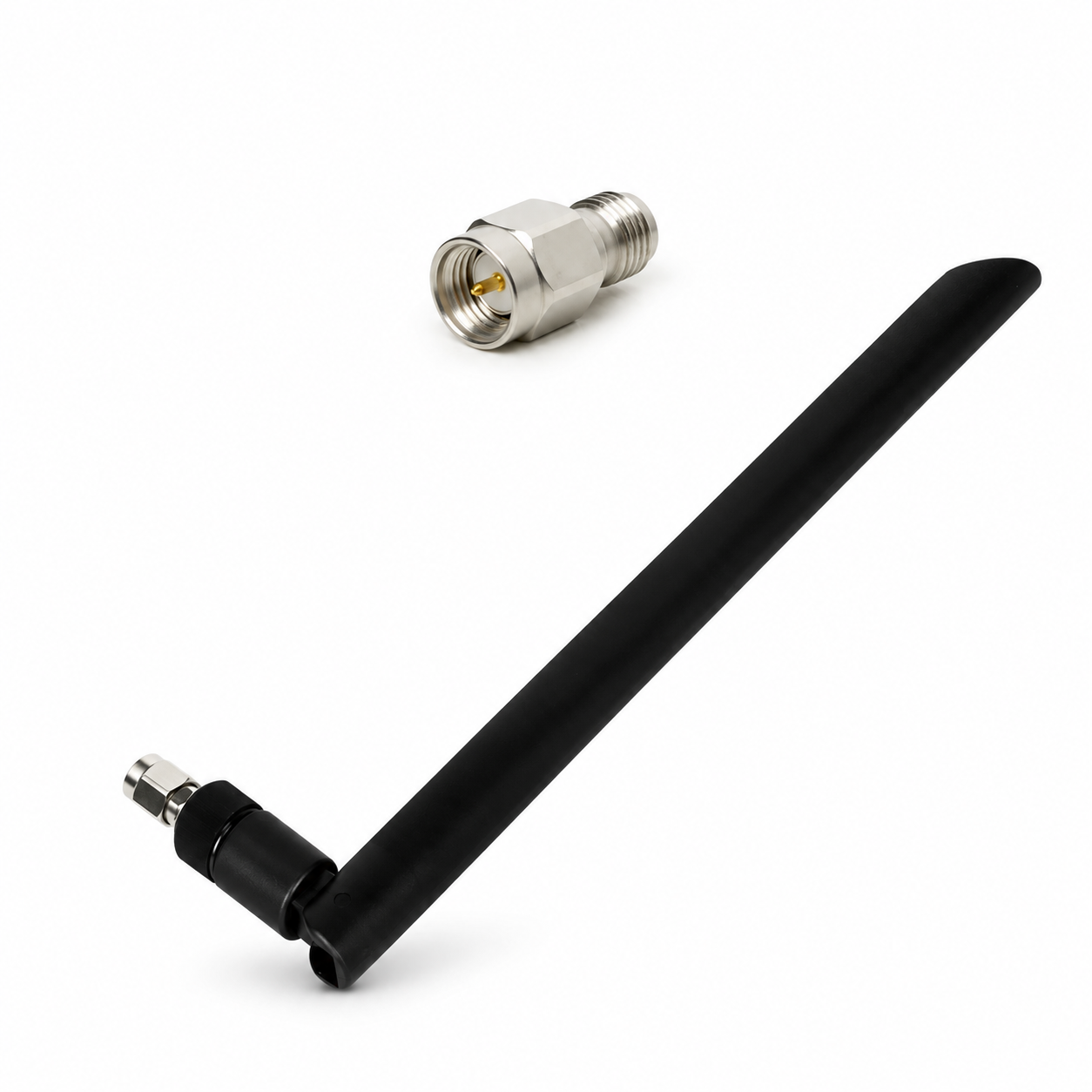

Antennen har 50 Ω impedans og en oplyst forstærkning på 2,8 dBi. Type 2-versionen leveres med en RP-SMA til SMA-adapter, så den kan tilsluttes en node med almindeligt SMA-hunstik.
Antennen kan bruges til både WisBlock og andre LoRa-noder, når frekvens og stik passer. Boards med U.FL/IPEX-antennestik kræver et passende pigtail-kabel. Rækkevidden afhænger af placering, terræn og radioindstillinger.
De 2,8 dBi er antennens maksimale forstærkning over frekvensbåndet. Ved præcis 868 MHz angiver producentens måletabel 2,5 dBi og en virkningsgrad på 83,3 %. Antennen er passiv og kræver ikke en særskilt strømforsyning. Montér den så vidt muligt lodret og fri af større metalflader. Med SMA-adapteren er den samlede længde cirka 215 mm.
Tekniske specifikationer
| Model | RAKARJ17 / WisMesh Blade, Type 2 |
| Frekvensområde | 863-870 MHz (868 MHz) |
| Forstærkning | Maks. 2,8 dBi over frekvensbåndet |
| VSWR | ≤ 2,0 ifølge RAKARJ17-datasheet |
| Impedans | 50 Ω |
| Strålingsmønster | Rundstrålende |
| Polarisation | Vertikal |
| Virkningsgrad | > 80 % |
| Dimensioner | Ø 13 × 198 mm |
| Antennestik | RP-SMA |
| Medfølgende adapter | RP-SMA-hun til SMA-han |
| Driftstemperatur | -30 til +75 °C |
| Forstærkning ved 868 MHz | 2,5 dBi i producentens måletabel |
| Virkningsgrad ved 868 MHz | 83,3 % i producentens måletabel |
| Dimensioner med adapter | Ø 13 × 215 mm |
| Kabinetmateriale | Sort plast |
| Luftfugtighed | 5-95 %, ifølge producentens datasheet |
| RF-funktion | Passiv antenne; ingen integreret forstærker |
Hvad er der i pakken?
- 1 × RAK WisMesh Blade-antenne, 868 MHz
- 1 × RP-SMA-hun til SMA-han adapter
OBS: Node og pigtail-kabel medfølger ikke. Dette er 868 MHz-versionen, ikke 915 MHz.
Producentens dokumentation · RAKARJ17-datasheet
Garanti og forsendelse
Vi gør vores bedste for at teste al elektronik inden vi sender det ud til dig. Forekommer der problemer med det bestilte udstyr, kan du altid kontakte os, så hjælper vi dig med at løse problemet.
Vi sender fra Aarhus til Danmark og Sverige. Fragtmuligheder og pris vises i checkout. Leveringstiden afhænger af lagerstatus, destination og fragtmetode; kontakt os før køb, hvis du har en bestemt deadline.
