Beskrivelse
Mål hjerterytme og hjerteslag i minuttet med en IR LED og en photodiode
Når man lyser infrarødt lys igennem sin finger vil en del af lyset passere igennem huden og vævet i fingeren. Blod har en del hæmoglobin som giver blodet sin røde farve, og det er ret effektivt til at blokere lyset.
Derfor vil lyset igennem fingeren blive reduceret når der pulser blod i gennem fingeren, og det kan man måle med en fotodiode. Dette er i princippet virkemåden af denne sensor.
Ved at måle på analog udgangen af fotodioden og rengøre signalet vil man kunne udlede både hjerterytmen, og antal hjerteslag per minut.

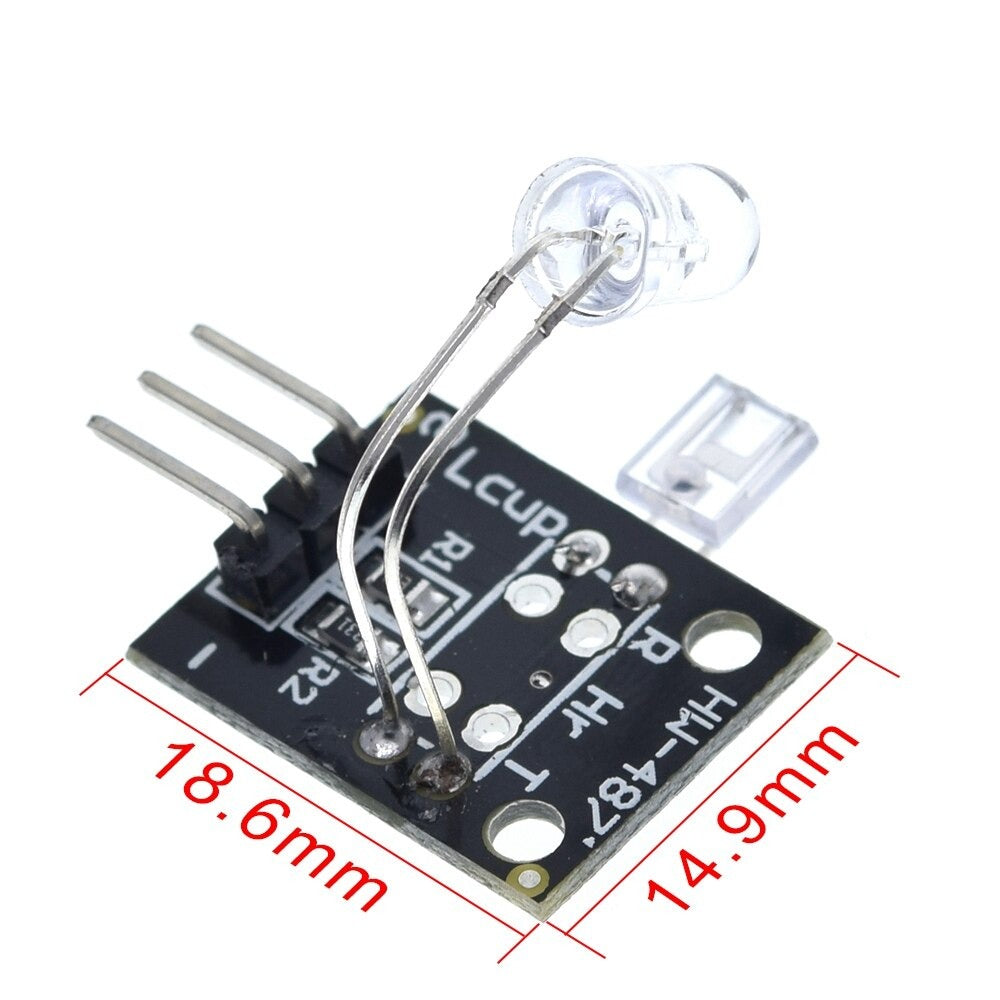

Tekniske specifikationer
Kreds |
IR LED og Photodiode |
Operativ spænding |
3.3-5V |
IO spænding |
1-3V |
Maksimal strømforbrug | 15mA |
Kommunikations interface | Analog |
Online ressourcer om modulet | Link |
Hvad er der i pakken?
- KY-039 Puls sensor
