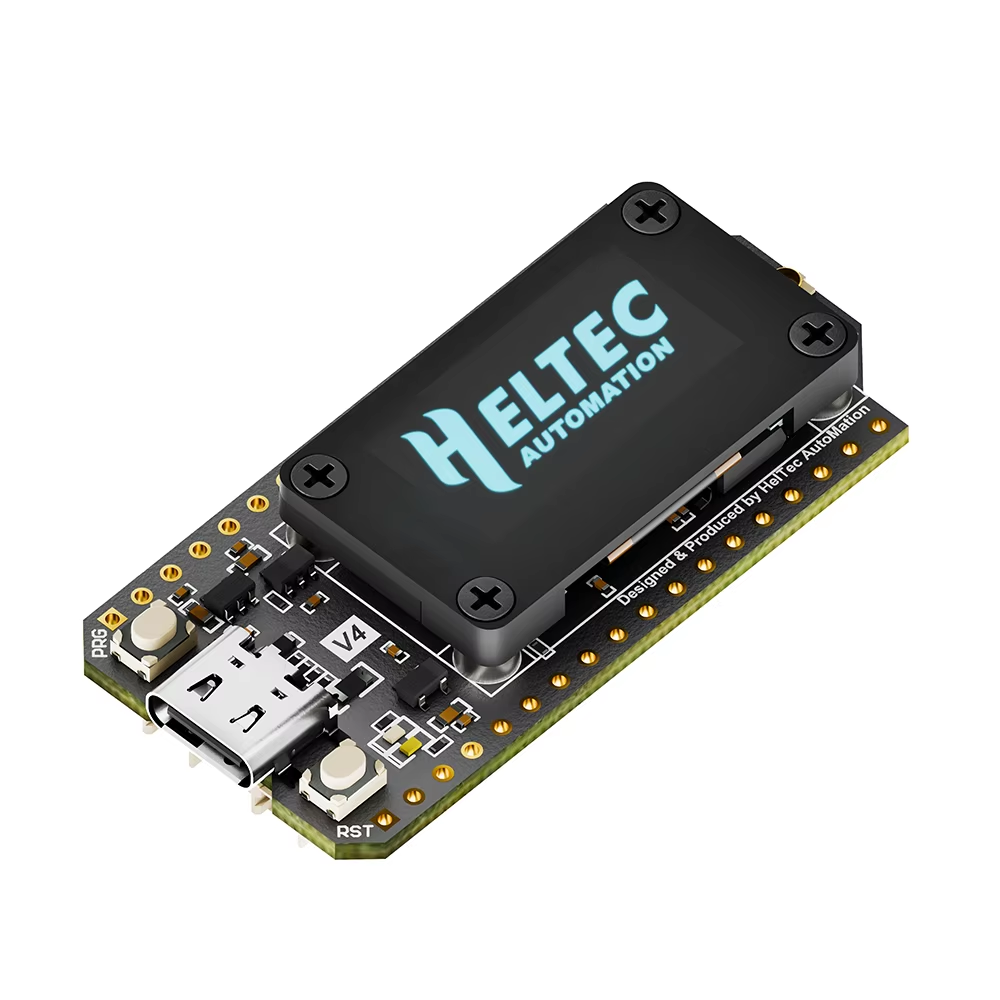

Heltec WiFi LoRa 32 V4 udviklingsboard med OLED, skrå visning

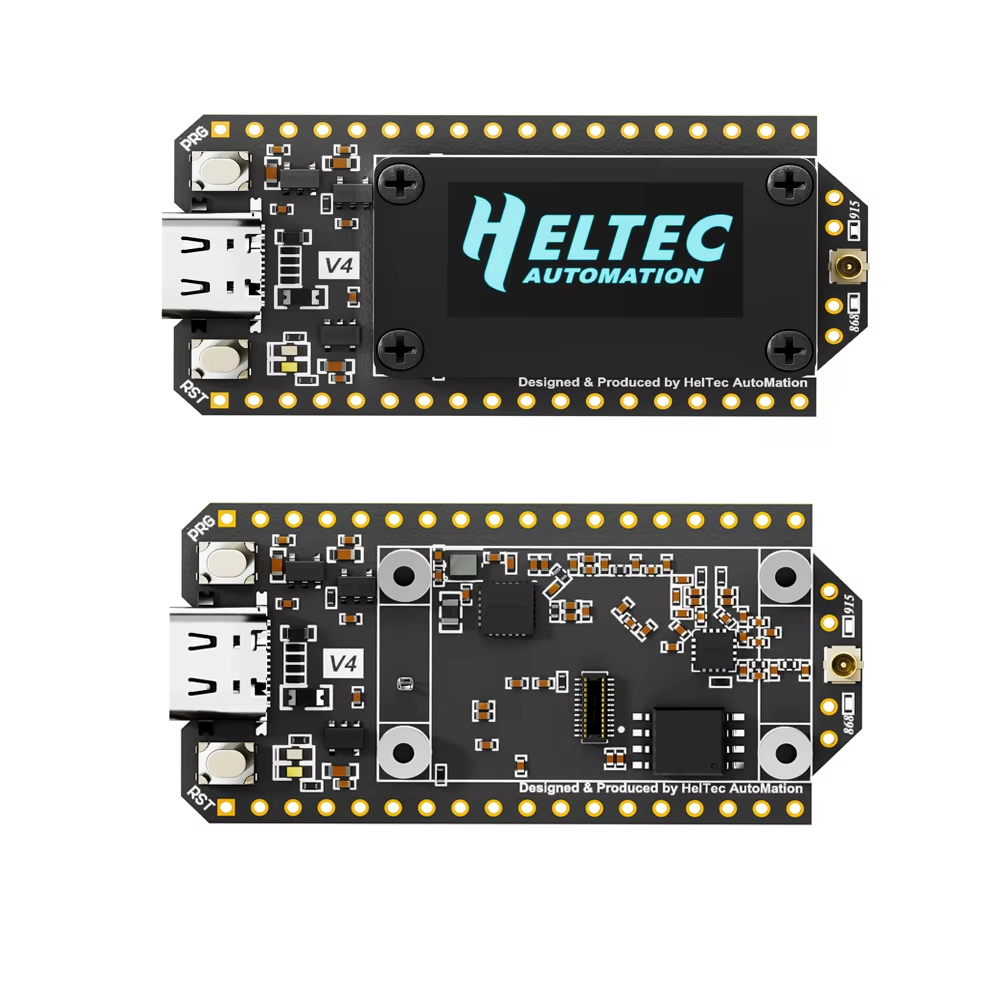

Heltec V4 print og aftageligt OLED-display, set ovenfra

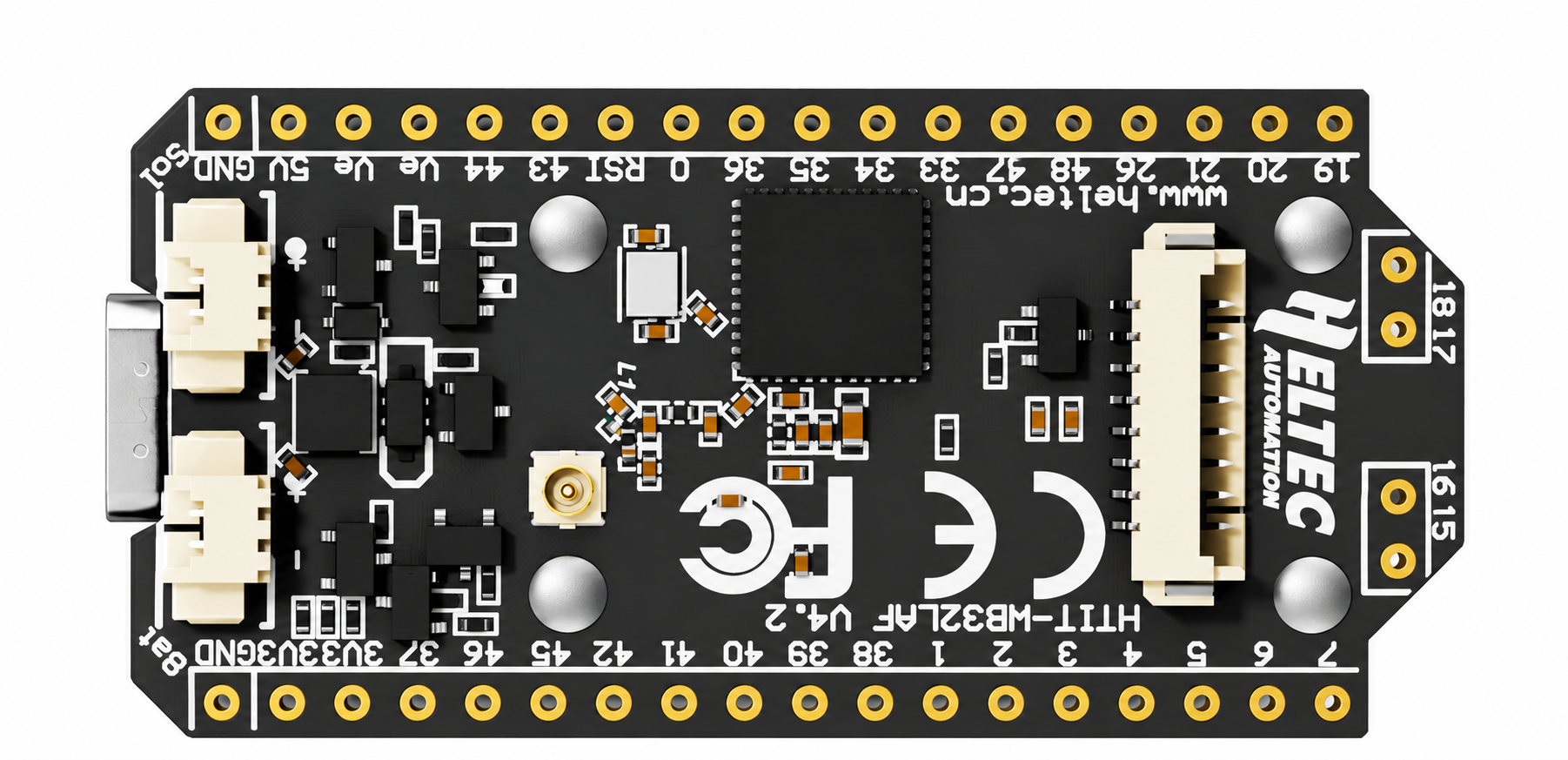

Heltec V4 – undersiden med stik og komponenter
  • Heltec WiFi LoRa 32 V4 – 868 MHz med OLED – cartoon thumbnail
  • Heltec WiFi LoRa 32 V4 udviklingsboard med OLED, skrå visning
  • Heltec V4 print og aftageligt OLED-display, set ovenfra
  • Heltec V4 – undersiden med stik og komponenter

Heltec WiFi LoRa 32 V4 – 868 MHz med OLED

0,00 kr
Udsolgt
Mængde

Sendes fra Aarhus, Danmark. Fragt beregnes ved checkout.

Har du brug for hjælp til at vælge? Spørg os om dit projekt
Heltec WiFi LoRa 32 V4 – 868 MHz med OLED – cartoon thumbnail

Heltec WiFi LoRa 32 V4 – 868 MHz med OLED

0,00 kr

Heltec WiFi LoRa 32 V4 – 868 MHz med OLED

Et lille udviklingsboard til store trådløse projekter! Heltec WiFi LoRa 32 V4 kombinerer ESP32-S3, SX1262 LoRa-radio, WiFi og Bluetooth LE med et 0,96" OLED-display.

Denne version er til 868 MHz-projekter og giver dig en kompakt platform til Meshtastic, LoRaWAN og egne IoT-løsninger. Displayet kan vise status og information fra dit projekt, mens USB-C gør det nemt at programmere boardet.

Boardet har tilslutninger til lithiumbatteri, solcellepanel og et separat GNSS-modul. Der medfølger ét board med LoRa-antenne. GNSS-modul, batteri og solcellepanel sælges separat.

Brug firmware til Heltec V4, som passer til printrevisionen, og vælg EU_868-regionen i Meshtastic. Tilslut antennen før transmission, og tilpas sendeeffekten til din anvendelse og de gældende frekvensregler.

ESP32-S3R2 har to 32-bit kerner med op til 240 MHz, 512 KB SRAM, 2 MB PSRAM og 16 MB flash. OLED-skærmen bruger SSD1315 og viser 128 × 64 pixels. Du kan tilslutte sensorer via UART, I²C eller SPI, men nogle GPIO-signaler bruges allerede af radio, display og hukommelse.

Strømforbruget ændrer sig markant med driftstilstand: sleep på batteri ligger omkring 20 µA i producentens test, mens LoRa-transmission kan kræve flere hundrede milliampere. Sleep-tallet beskriver derfor ikke forbruget af en konstant lyttende Meshtastic-node. Batteri og strømforsyning skal kunne håndtere sendeimpulserne.

Printrevision og processorvariant har betydning for firmware. Denne produktbeskrivelse gælder R2-versionen med 2 MB PSRAM. R8-versionen og forskellige V4-revisioner kan have andre pinfunktioner. OLED er aftageligt via boardets stikforbindelse; GNSS tilføjes med et separat L76K-modul.

Tekniske specifikationer

Mikrokontroller ESP32-S3R2, dual-core Xtensa LX7
LoRa-radio Semtech SX1262
LoRa-frekvens 868 MHz; radioens frekvensområde 863-928 MHz
Flash-hukommelse 16 MB
PSRAM 2 MB
Display 0,96" OLED
WiFi 2,4 GHz, 802.11 b/g/n
Bluetooth Bluetooth LE / Bluetooth 5
USB USB-C
Maksimal hardware-sendeeffekt 28 ± 1 dBm; driftseffekt skal indstilles til anvendelsen
Batteritilslutning SH1.25, 2-polet; enkeltcellet lithiumbatteri, 3,3-4,2 V ifølge datasheet
Solcelleindgang SH1.25, 2-polet; 4,7-6 V
GNSS-tilslutning SH1.25, 8-polet; GNSS-modul købes separat
LoRa-antennestik IPEX1 / U.FL
Dimensioner 51,7 × 25,4 × 10,7 mm
Driftstemperatur -20 til +70 °C
CPU-clock Op til 240 MHz
SRAM / ROM 512 KB SRAM / 384 KB ROM
RTC-hukommelse 16 KB RTC SRAM
OLED-controller og opløsning SSD1315, 128 × 64 pixels
GPIO-logik 3,3 V; brug passende niveautilpasning til 5 V-signaler
UART / I²C 3 × UART / 2 × I²C på MCU; nogle signaler bruges af boardet
Analoge og touch-funktioner 7 × ADC1 + 2 × ADC2 samt 7 touch-signaler ifølge boardets specifikation
OLED-signaler SDA GPIO17, SCL GPIO18, reset GPIO21 (R2-version)
Header-pitch 2,54 mm; 2 × 18 ben samt ekstra 2 × 2 ben
LoRa-modtagerfølsomhed Op til -137 dBm ved SF12, 125 kHz båndbredde
USB-forsyning 5 V nominelt; dimensionér strømforsyningen til radiobelastningen
Sleep på batteri Ca. 20 µA, producentens måling ved 25 °C
Sleep via USB Ca. 2 mA, producentens måling ved 25 °C
LoRa RX-strøm Ca. 75 mA under producentens testforhold
LoRa TX-strøm ved 868 MHz Ca. 290 mA ved 14 dBm og 750 mA ved 27 dBm, USB-forsynet, 25 °C
Firmwareplatforme Arduino, ESP-IDF, PlatformIO og MicroPython
GNSS-strømstyring Separat strømstyring til GNSS-tilslutningen; GNSS-modul er tilbehør

Hvad er der i pakken?

  • 1 × Heltec WiFi LoRa 32 V4 med OLED-display
  • 1 × LoRa-antenne til 868 MHz
  • Tilslutningskabler til batteri/solcelle og pinheaders

OBS: GNSS-modul, batteri, solcellepanel og USB-C-kabel medfølger ikke.

Producentens dokumentation · Heltec V4-datasheet og pinoversigt
