Beskrivelse

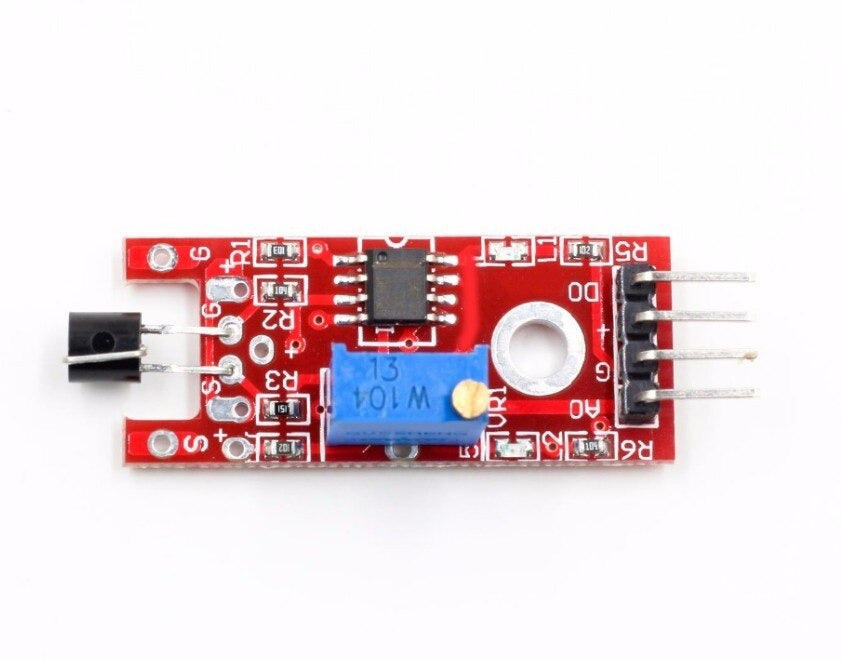

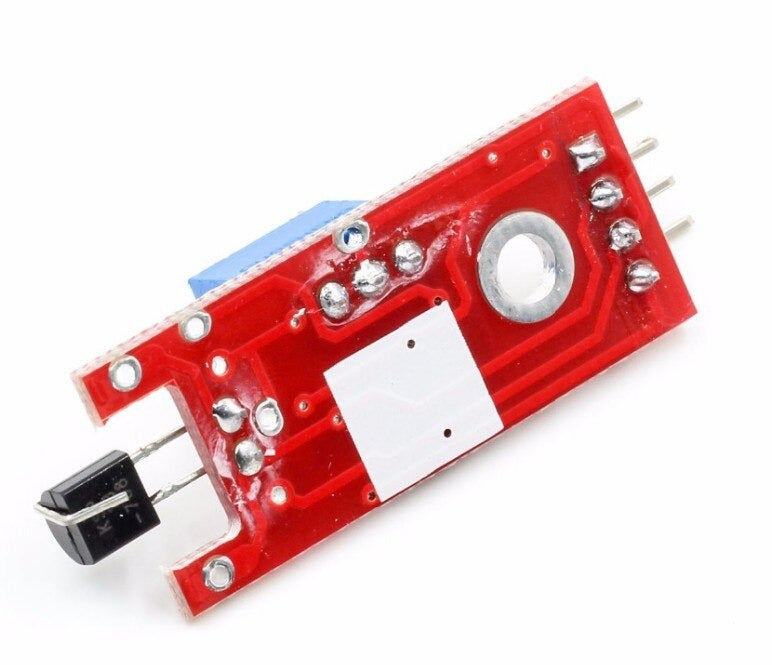

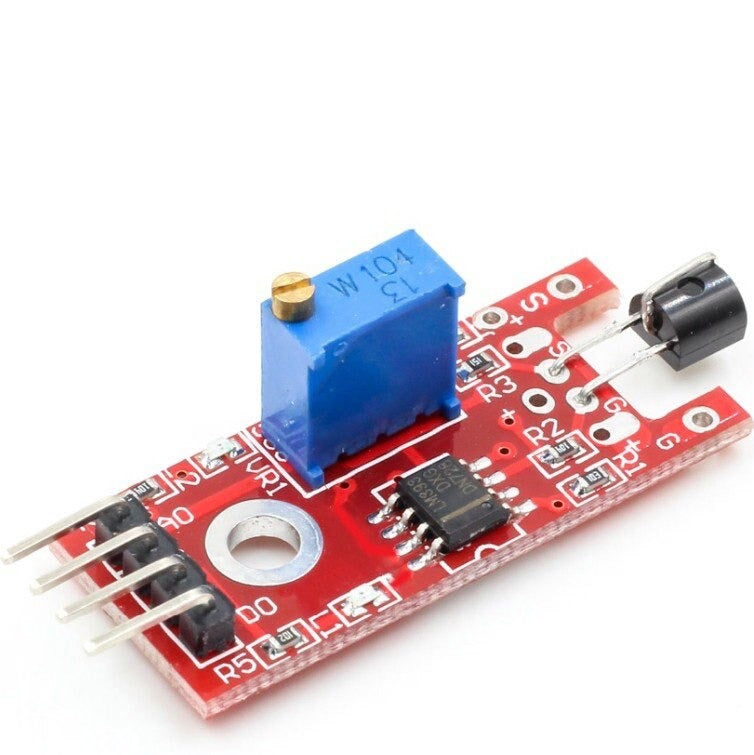

Mål en fysisk berøring mellem mennesker eller dyr på en super nem måde med vores touch sensor. Denne touch sensor har en indbygget komparator, så du kan komme i gang med det samme!

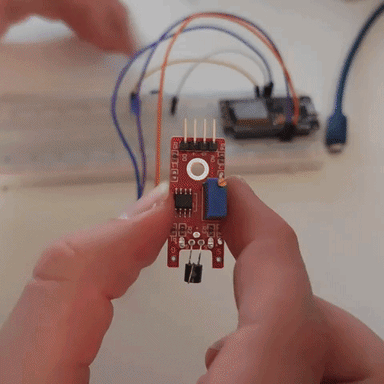

Vores hud opbygger naturligt en ladning. Dette kan du nogle gange opleve ved at du kommer til at zappe en ven, når jeres hænder for eksempel rører hinanden. Dette fænomen benytter denne sensor sig af til at kunne måle om du rører ved den. For enden af sensoren sidder en transistor, som har "base" benet tilgængeligt. Rører du ved dette ben vil den smule ladning din krop har opbygget være nok til at tænde for transistoren, og dermed aktivere vores sensorkredsløb.
Vores hud opbygger naturligt en ladning, som denne touch sensor udnytter til at registrere berøring. Sensoren har en transistor i enden med et tilgængeligt 'base'-ben. Når du rører ved dette ben, tænder den for transistoren ved hjælp af den lille ladning fra din krop, hvilket aktiverer sensorkredsløbet.
Med denne sensor kan du tilkoble andre metalliske flader direkte til base benet, og dermed lave en berøringssensor til for eksempel dørhåndtag, eller andre metalliske dele.
- Printpladen har en analog udgang, som tillader målinger på sensoren direkte via en mikrocontroller
- Printpladen har indbygget en komparator (LM393), der automatisk vil drive den digitale udgang når sensor niveauet er over et niveau der er sat via potentiometeret.
Med denne touch sensor får du pålidelig og nem registrering af berøring i dine projekter.
Tekniske specifikationer
|
Kreds |
LM393, KSP13 |
|
Operativ spænding |
2.7-6.5V |
|
IO spænding |
2.7-6.5V |
| Maksimal strømforbrug | 20mA |
| Følsomhed |
1.0 mV/G min., 1.4 mV/G typ., 1.75 mV/G max. |
| Kommunikations interface | Binær, aktivt lav |
| Dimensioner | 32mm x 17mm x 8mm |
| Datablad | Link |
| Online ressourcer om modulet | Link1 Link2 |
Hvad er der i pakken?
- Berøringssensor/ touch sensor - Med komparator
