Byg Din Egen HAT: Giv Din Raspberry Pi En Smart Ny Hat!
Har du nogensinde drømt om at designe din egen brugerdefinerede kredsløb til din Raspberry Pi? Proto HAT Shield giver plads til egne kredsløb på kompatible 40-bens Raspberry Pi-kort, herunder A+, B+ og Pi 2. Kontrollér plads og stik for din model.
Kortet har et gitter af 0.1-tommer loddehuller til chips, modstande, LEDer og andre komponenter. Banerne under hullerne er arrangeret som på et breadboard, med strømskinner til 3.3V, 5V og stel. GPIO-forbindelser er ført ud nær toppen; den angivne udgave udelader ben 26.
En smule let lodning er nødvendig for at fastgøre headeren til PCB'et, men det er nemt arbejde—selv for dem, der kun har loddet to ledninger sammen (og måske brændt en finger eller to).
Vigtigt: Dette kort bruger et 40-bens Raspberry Pi-stik, som findes på A+, B+, Pi 2 og senere kompatible kort. Det passer ikke direkte på originale Model A eller B med 26 ben. Kontrollér fysisk plads og stik for din konkrete model.
Tekniske specifikationer
| Specifikation | Detaljer |
|---|---|
| Kompatibilitet | Kompatible 40-bens Raspberry Pi-kort; kontrollér fysisk plads |
| Ikke kompatibel med | Originale Raspberry Pi Model A eller B med 26 ben |
| Prototyperingsområde | 0,1" (2,54 mm) gitter med loddehuller |
| Underliggende forbindelser | Spor under hullerne, der efterligner et breadboard |
| Strømskinner | +3.3V, +5V og GND |
| GPIO-udbrud | Næsten alle pins tilgængelige (undtagen pin #26) |
| Montering | Kræver let lodning af header til PCB |
| Materiale | Høj kvalitet PCB |
| Dimensioner | Passer perfekt oven på din Raspberry Pi |
Hvad er der i pakken?

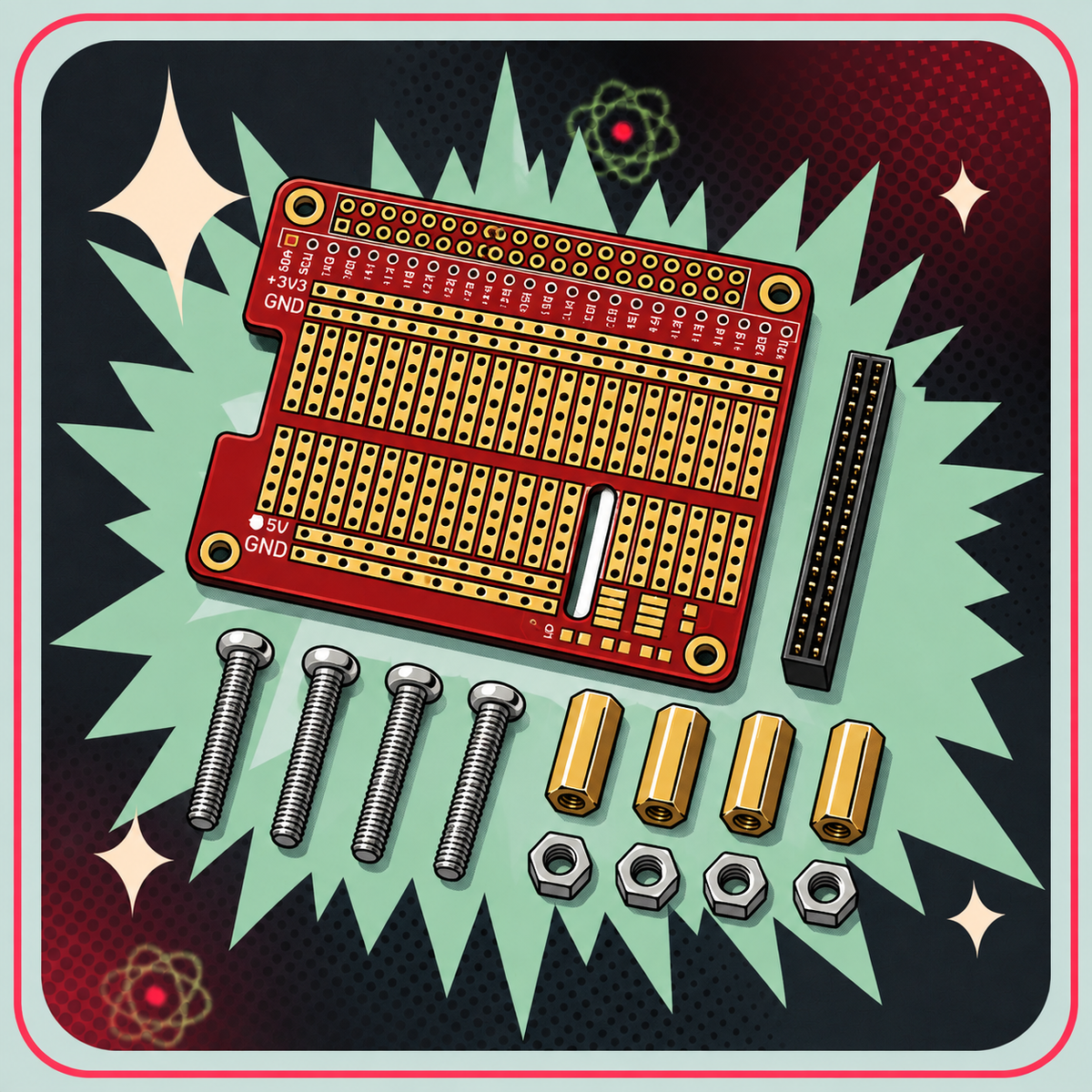

- 1 stk. Proto HAT Shield (den perfekte base for dine Pi-eksperimenter)
- 1 stk. 2x20-pin header (til tilslutning til din Pi)
- 4 stk. Møtrikker (for at holde det hele sammen)
- 4 stk. Skruer (fordi tape ikke altid er løsningen)
- 4 stk. Afstandsstykker (for at give lidt luft mellem din Pi og HAT)
Gør dig klar til at tage din Raspberry Pi til nye højder med denne Proto HAT Shield. Lad kreativiteten flyde, og måske bliver din Pi den næste store opfindelse (eller i det mindste den mest stilfulde).
Garanti og forsendelse
Vi gør vores bedste for at teste al elektronik inden vi sender det ud til dig.
Dette sikrer at vi gør et godt stykke arbejde og at du undgår unødig bøvl i din udviklingsprocess. Fejl kan forekomme, men det er noget vi ser utrolig sjældent. Forekommer der problemer med det bestilte udstyr kan du altid kontakte os, så hjælper vi dig glædeligt med at løse problemet.
Vi sender fra Aarhus til Danmark og Sverige. Fragtmuligheder og pris vises i checkout. Leveringstiden afhænger af lagerstatus, destination og fragtmetode; kontakt os før køb, hvis du har en bestemt deadline.
DIY Prototype HAT Shield Kit Til Raspberry Pi 4B/3B+
27,30 kr
39,00 kr
