Beskrivelse

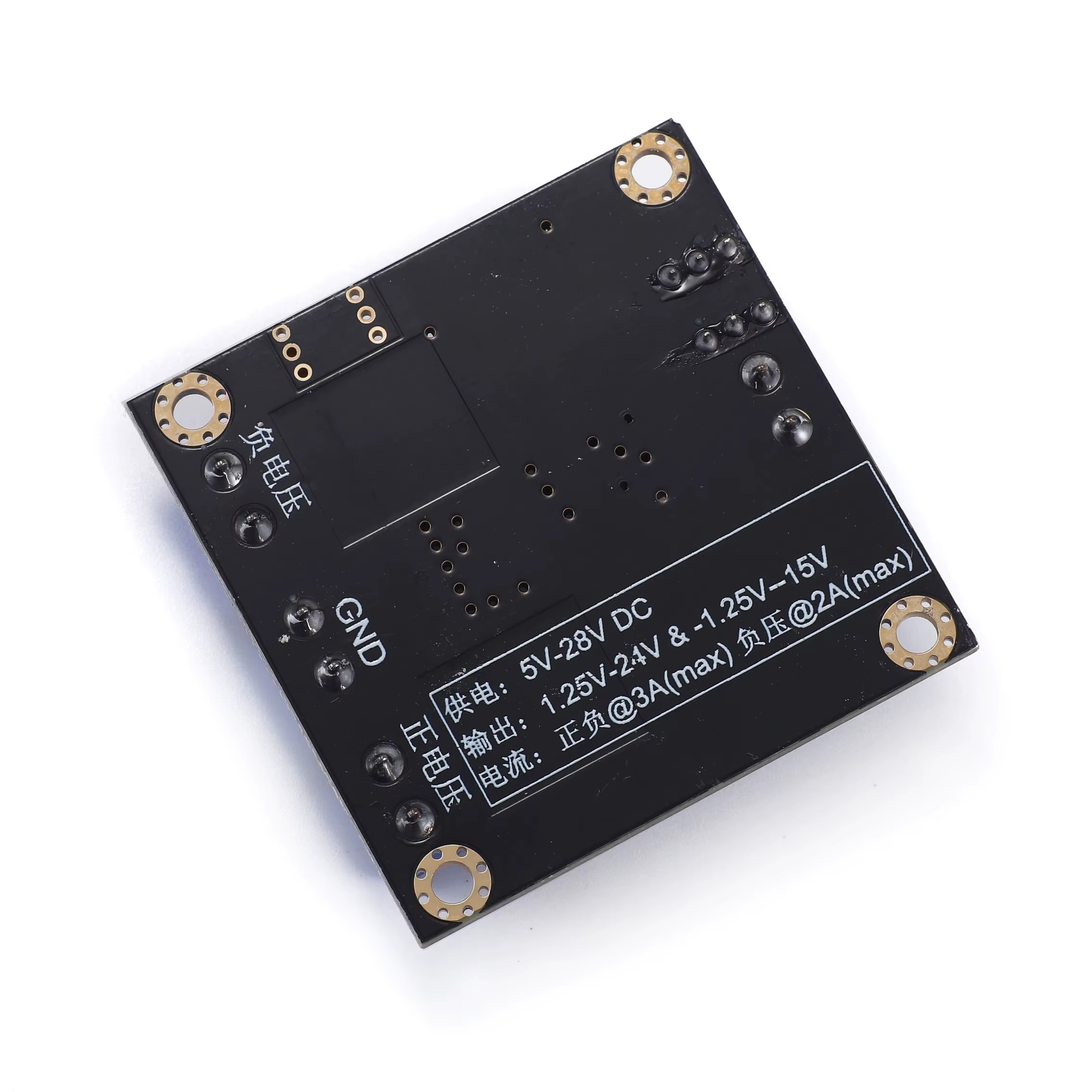

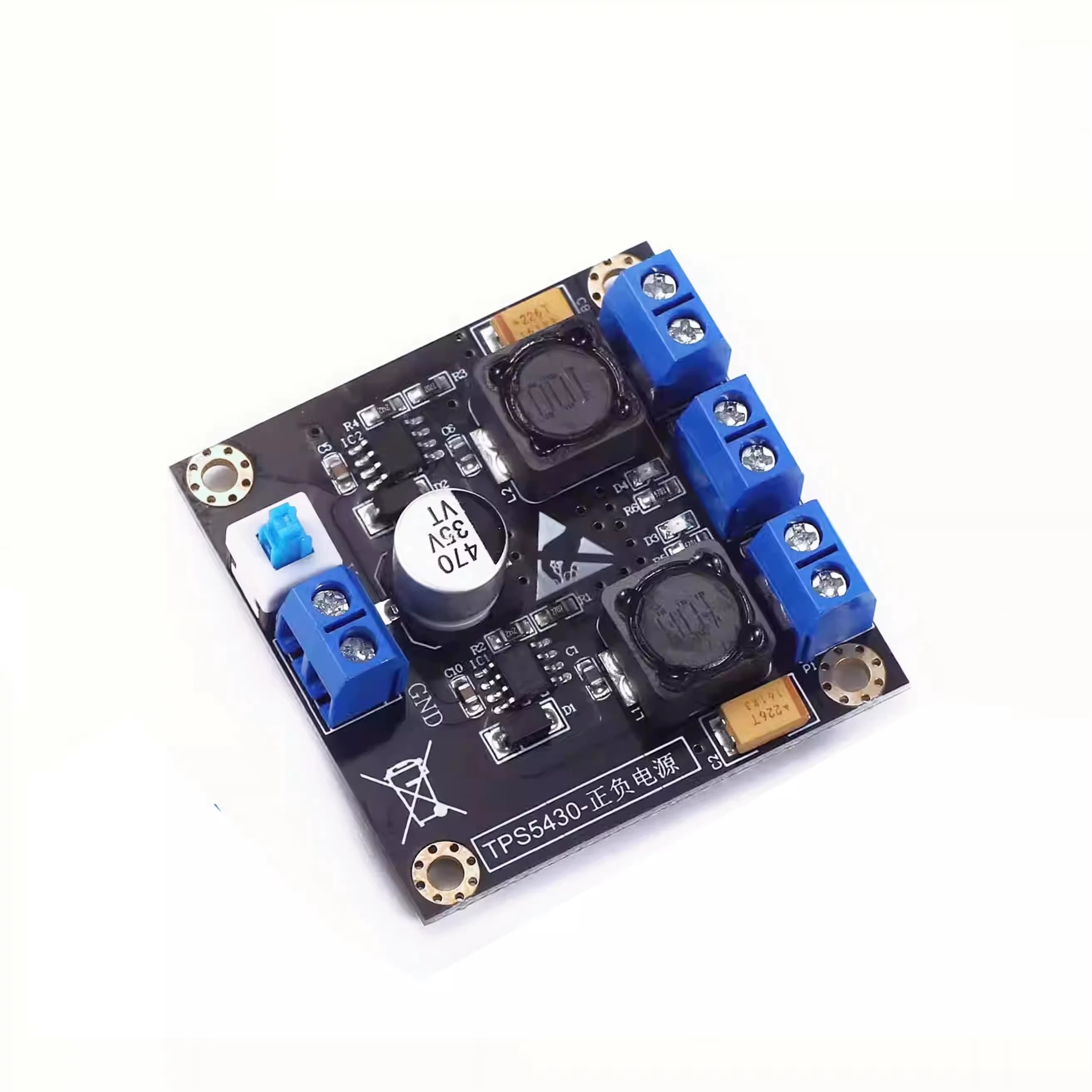

TPS5430 Dual Step-Down Strømforsyningsmodulet er en kompakt, høj-effektiv DC-DC konverter designet til at levere både +15V og -15V regulerede udgange fra et bredt inputspændingsområde. Uanset om du driver analoge kredsløb, op-amps, audiosystemer eller indlejrede enheder, giver dette modul en stabil dual-rail forsyning i et lille format.
Bygget omkring den pålidelige TPS5430 konverter IC, opnår det høj effektivitet (>88%), lav rippel (<80mV) og stærk termisk stabilitet, hvilket gør det ideelt til krævende applikationer. Med en maksimal samlet udgangseffekt på 30W (med køleplade over 10W), balancerer dette modul ydeevne, effektivitet og størrelse.
Vigtige Funktioner
-
Dual Output: Leverer +15V og -15V reguleret forsyning
-
Bredt Inputområde: Arbejder fra 13V til 36V DC
-
Høj Effektivitet: >88% konverteringseffektivitet for energibesparelse
-
Lav Rippel: <80mV for stabil drift i følsomme kredsløb
-
Kompakt Størrelse: Kun 50 × 50 × 18mm, let at integrere
-
Pålidelig Design: Baseret på den gennemtestede TPS5430 IC
-
Fast Spænding: Stabil ±15V udgang til præcisionselektronik
-
Høj Effektkapacitet: Op til 30W med korrekt køling
Tekniske Specifikationer
| Specifikation | Detalje |
|---|---|
| Inputspænding | 13V–36V DC |
| Outputspænding | ±15V DC |
| Maks. Udgangsstrøm | Op til 2.5A samlet |
| Maks. Udgangseffekt | 30W (kræver køleplade over 10W) |
| Effektivitet | >88% |
| Switchingfrekvens | 500KHz |
| Standby Strøm | ~10mA |
| Udgangsrippel | <80mV |
| Arbejdstemperatur | -20℃ til +85℃ |
| Fugtighedsområde | 5%–95% RH |
| Modulstørrelse | 50 × 50 × 18mm |
Opstartsvideo & Datablad
Hvad er der i pakken?
- 1 stk - TPS5430 Dual Output Step-Down Strømforsyningsmodul
