Beskrivelse

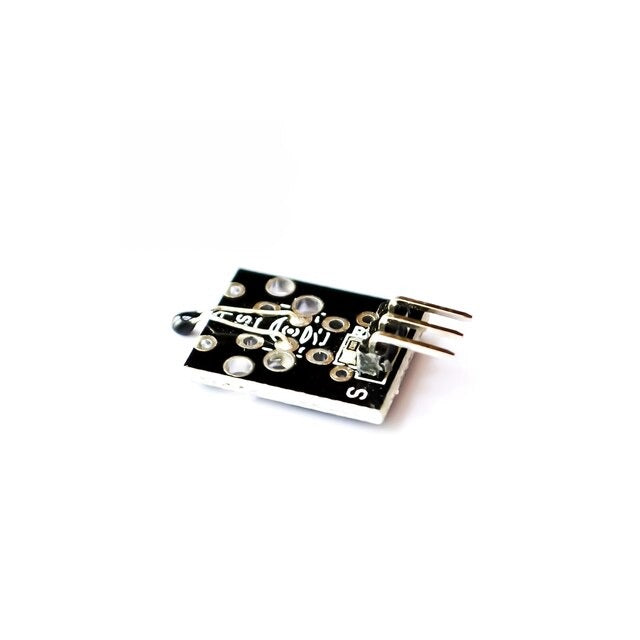

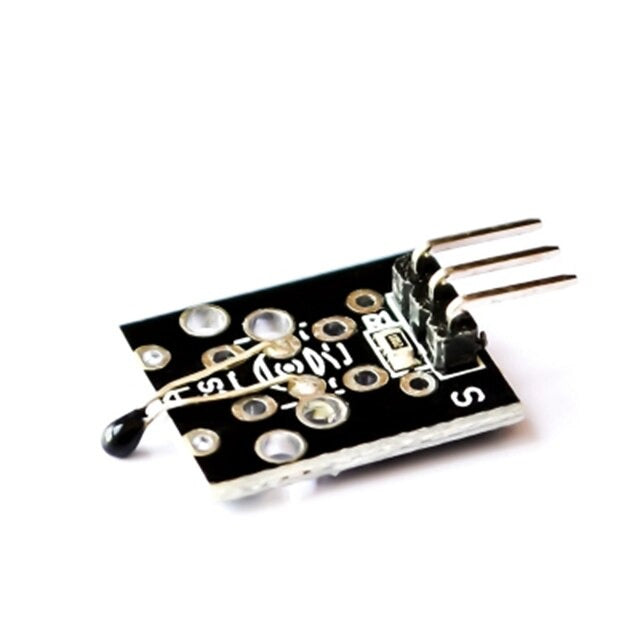

En lille og super simpel NTC thermistor i en spændingsdeler konfiguration
Denne sensor benytter sig af en NTC thermistor, som i princippet fungerer som en modstand, der lader sin modstandsværdi falde med en stigende temperatur.
Det vil sige, at hvis man placerer denne NTC thermistor i serie med en almindelig modstand, vil man få en varierende spænding i overgangen mellem de to komponenter.
En NTC thermistor er i linær af natur, og kræver derfor at man benytter sig af Steinhart-Hart formlen til at beregne den korrekte temperatur. Der findes heldigvis masser af eksempelkoder til hvordan man opsætter denne beregning. Ellers så kan man bare lave en simpel look-up tabel.
Man kan også med fordel bruge denne type sensor til projekter, hvor man har brug for at signalere hvis temperaturen kommer over, eller under, et niveau. Dette kræver ikke noget omregning, blot at man trigger på den rette spændingsværdi af sensoren ved den ønskede temperatur.

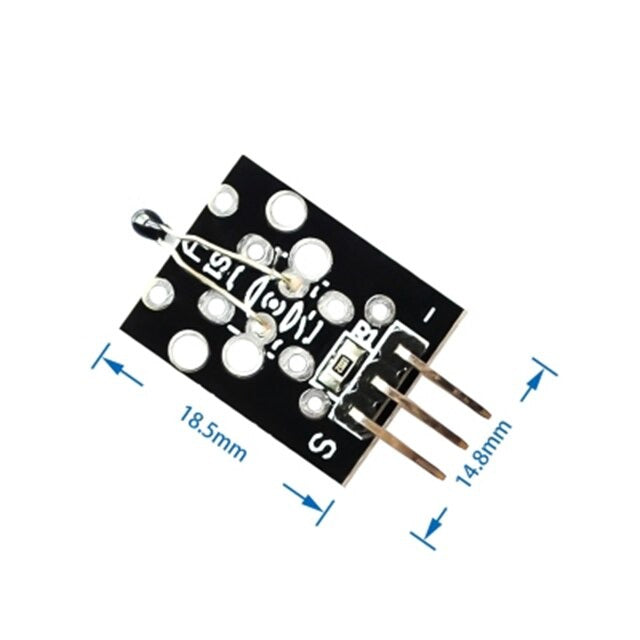

Tekniske specifikationer
|
Kreds |
NTC Thermistor |
|
Operativ spænding |
0-10V |
|
IO spænding |
Cirka Operativ spænding/2 |
| Serie modstand | 10KOhm |
| Maksimal strømforbrug | 5mA |
| Online ressourcer om modulet | Link |
Hvad er der i pakken?
- KY-013 NTC thermistor
