MAX6675 K-type Thermocouple Module
35,00 kr
29 på lager
Mængde
Sendes fra Aarhus, Danmark. Fragt beregnes ved checkout.
Har du brug for hjælp til at vælge? Spørg os om dit projekt
MAX6675 K-type Thermocouple Module
Wire
35,00 kr

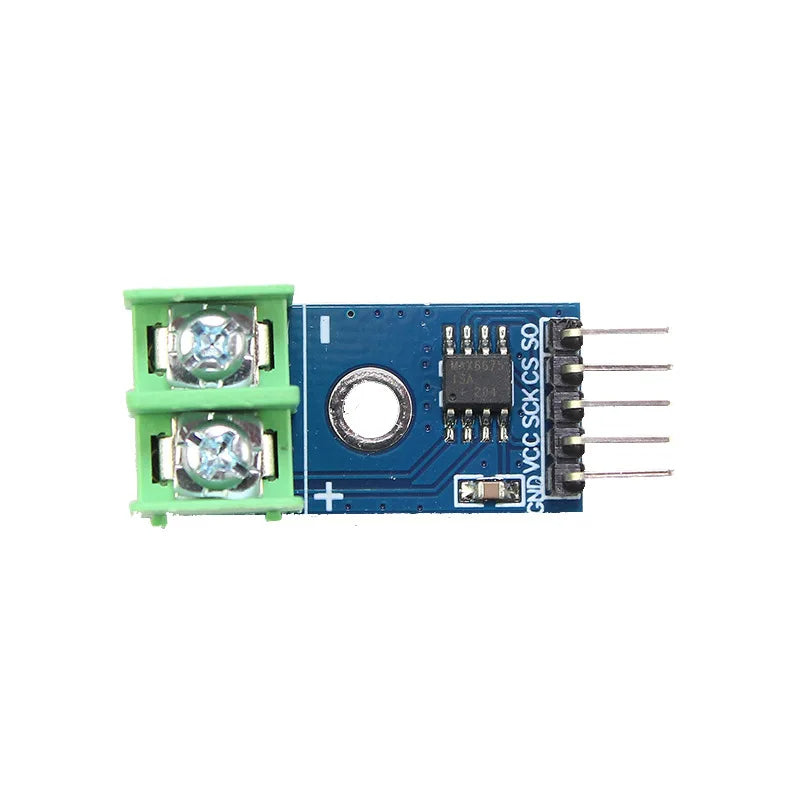

MAX6675 K-type Thermocouple Module
MAX6675-modulet giver et digitalt interface til en kompatibel K-type termoelementprobe. Vælg den ønskede modul- eller probevariant; probens egen temperaturgrænse bestemmer det anvendelige måleområde.
MAX6675 er en koldpunktskompenseret K-type termoelementkonverter fra Maxim, nu Analog Devices. Temperaturen aflæses digitalt via et SPI-kompatibelt interface. Opløsningen er 0,25°C; opløsning er ikke det samme som målenøjagtighed.
Vil du integrere denne del i dit eget projekt? Følg med i denne vejledning leveret af The Curious Scientist
MAX6675 - Thermocouple module Example
Tekniske specifikationer
| Specifikation | Værdi |
| Driftsspænding | 3,0V til 5,5V |
| Interface | High-Speed SPI |
| Strømforbrug | 700 µA (typisk), 1,5 mA (maks) |
| Temperaturområde | 0°C–1023,75°C kodet område for MAX6675-chippen 0°C–80°C er den oplyste probegrænse; bekræft proben før brug ved høj temperatur. |
| Nøjagtighed | Konverterens termoelementfejl er op til ±2°C fra 0–700°C under databladets betingelser; probe og installation bidrager med yderligere fejl. |
| Opløsning | 12-bit (0,25°C) |
| Konverteringstid | ~170 ms |
| Termoelementtype | Type-K |
| Probe længde | Ca. 45 cm (18 tommer) |
| Probe materiale |
Positiv leder: Chromel (nikkel-krom legering, rød terminal) Negativ leder: Alumel (nikkel-aluminium legering, blå terminal) |
| Isolering (probe) | Glasfiber |
| Tilslutning (probe) | M6 gevind (kan skrues fast på f.eks. en køleplade) |
Hvad er der i pakken?

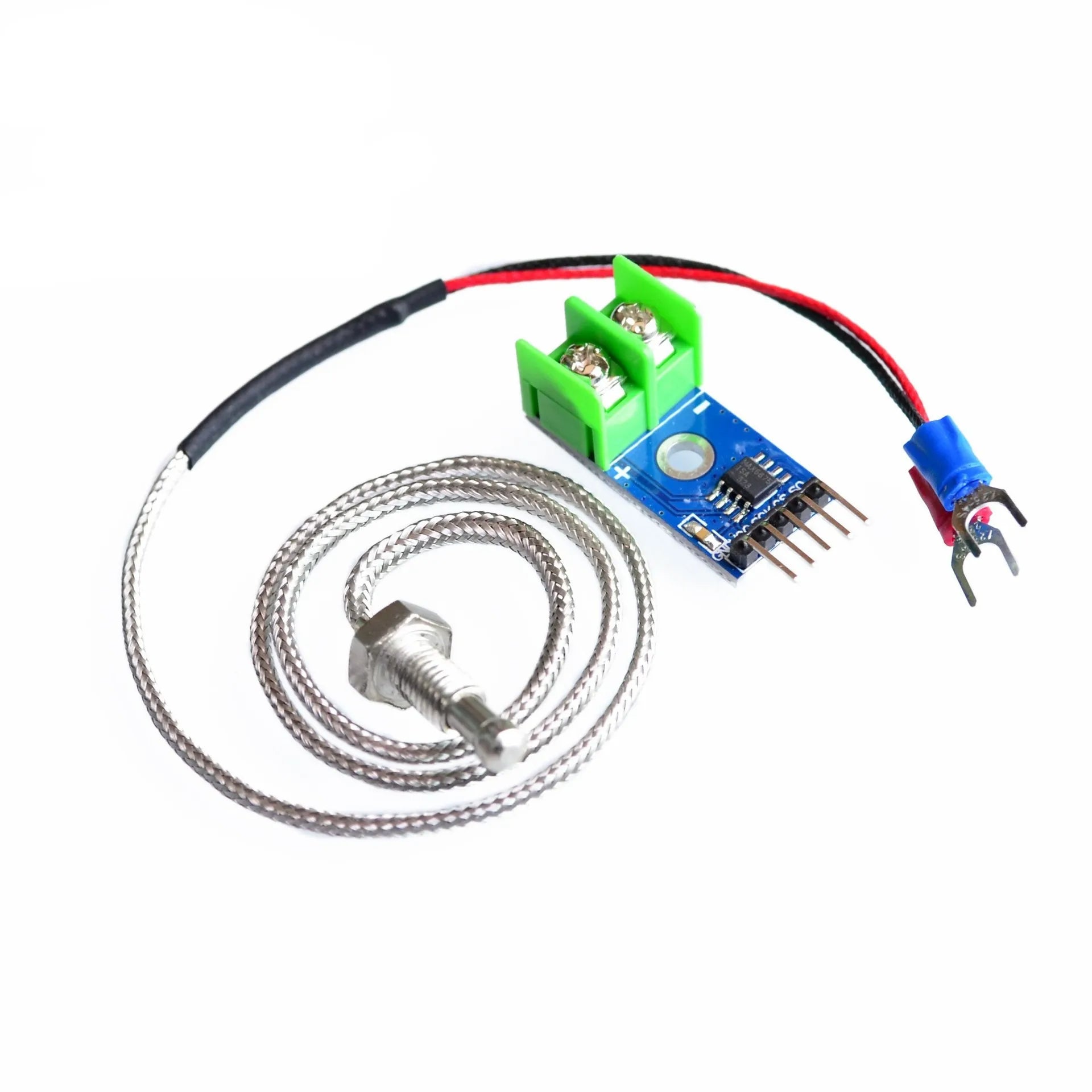

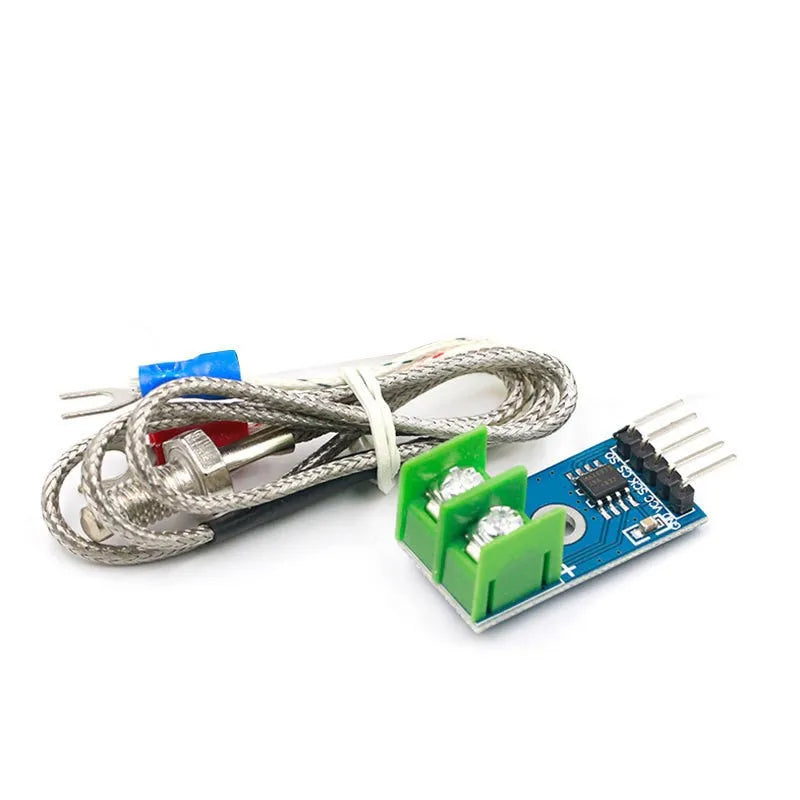

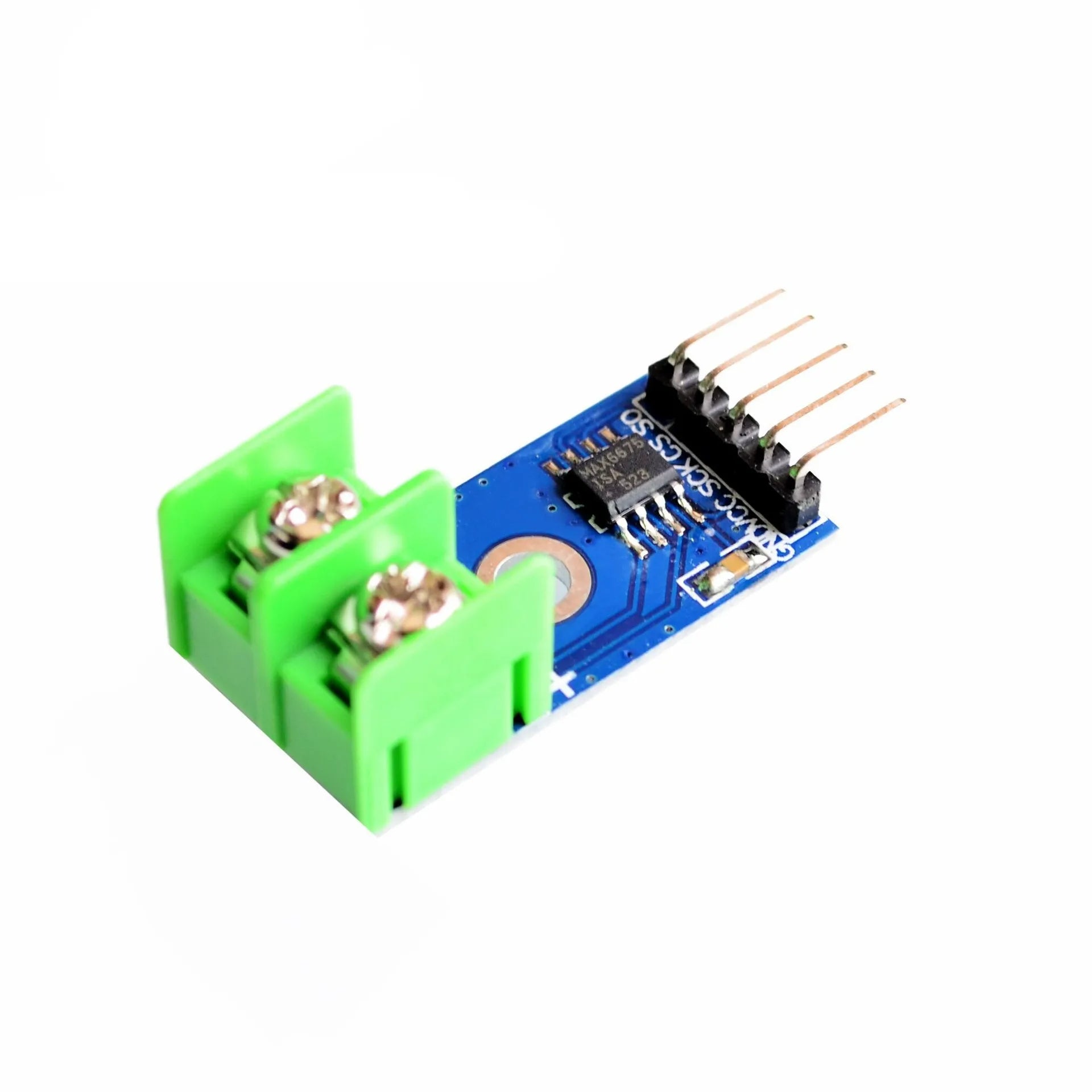

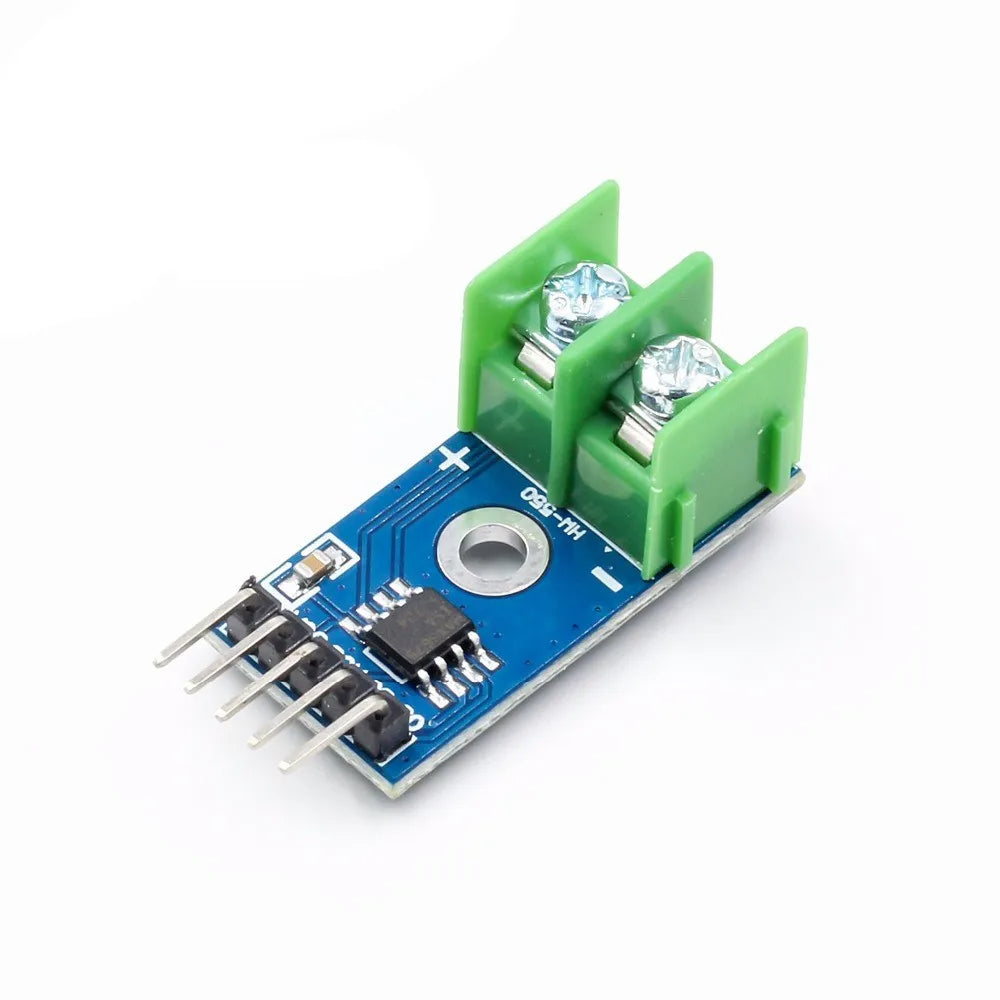

- 1 stk. MAX6675 K-type Thermocouple Module(temperaturmålingens hjerne)
Eller

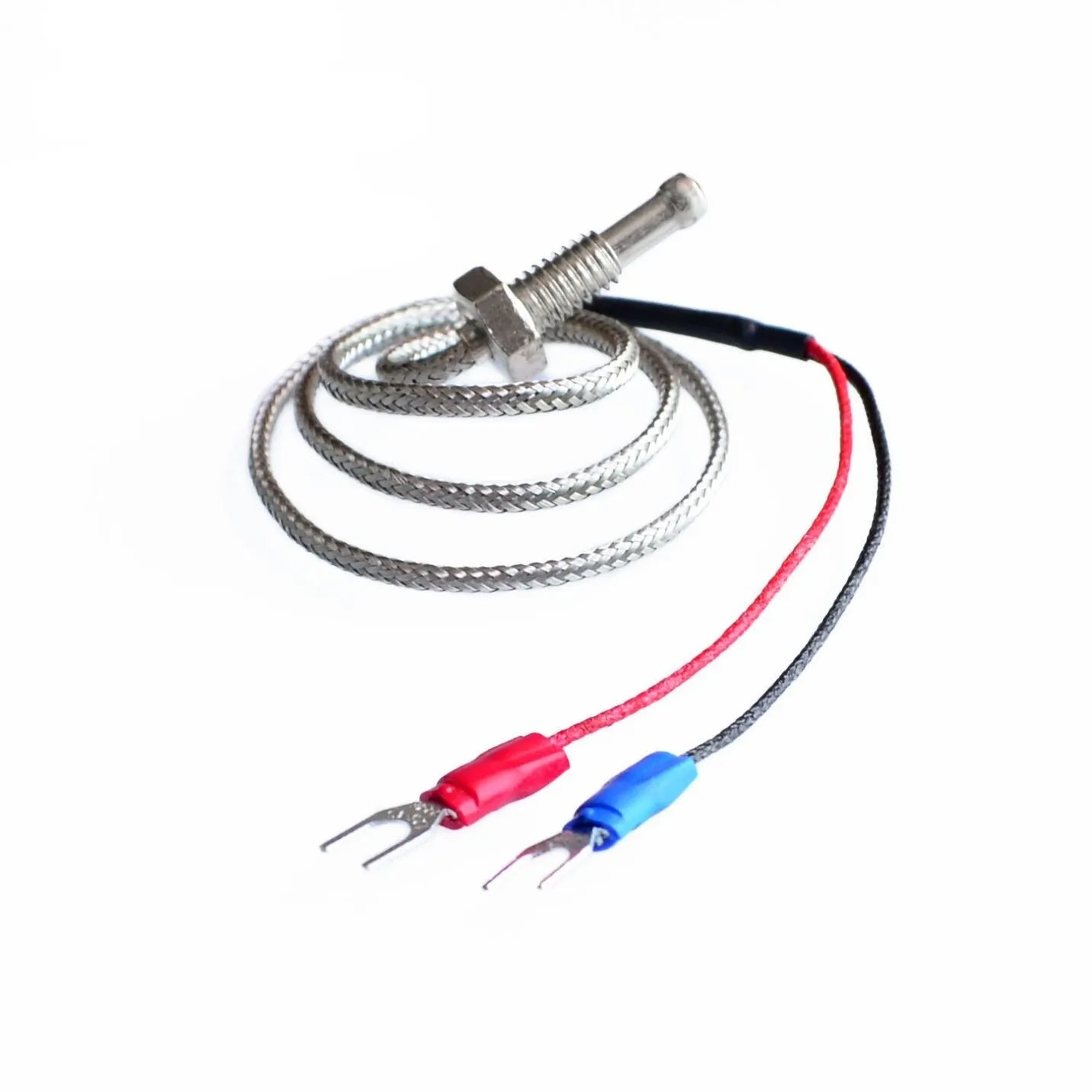

- 1 stk. K-type termoelementprobe (temperaturmålingens hjerte)
Bemærk: Brug kun proben inden for temperaturgrænserne for probe, isolering og montering. Konverterens temperaturområde dokumenterer ikke probens temperaturtolerance.
