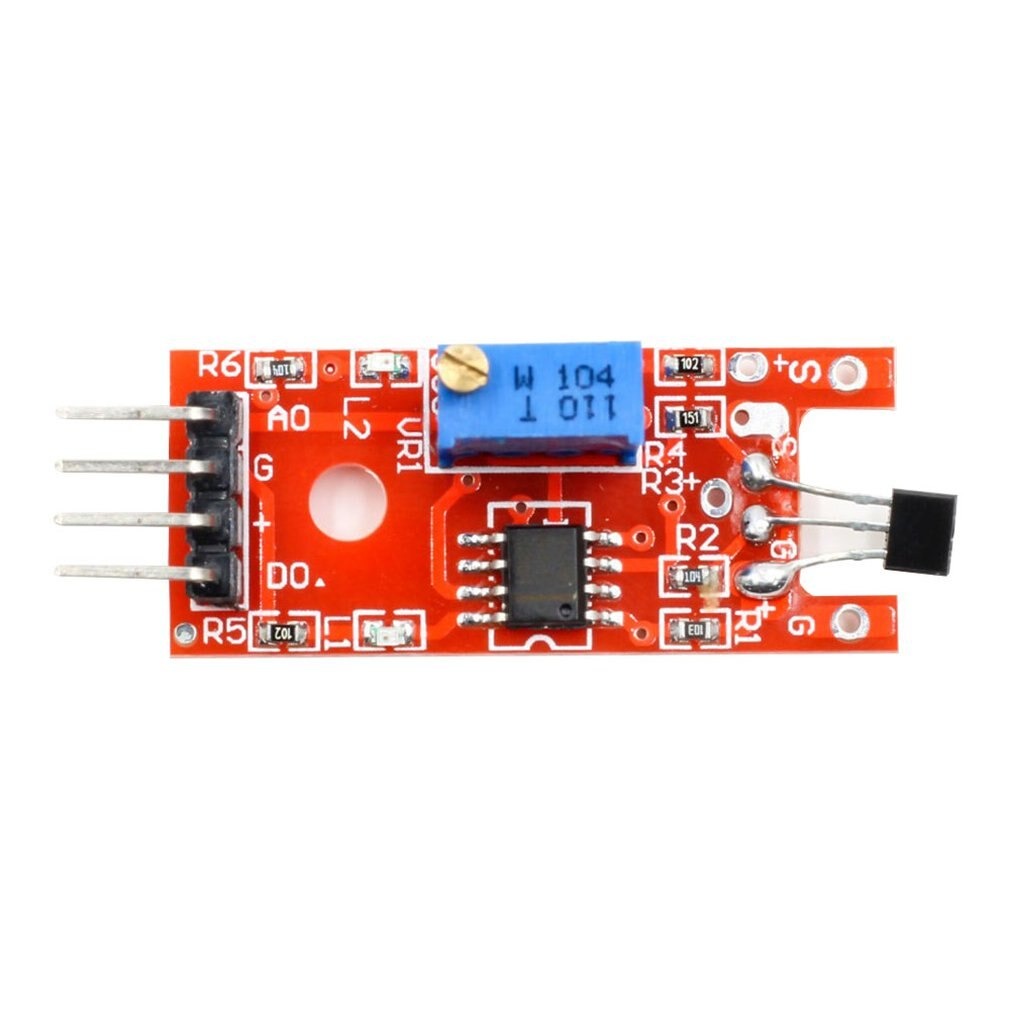

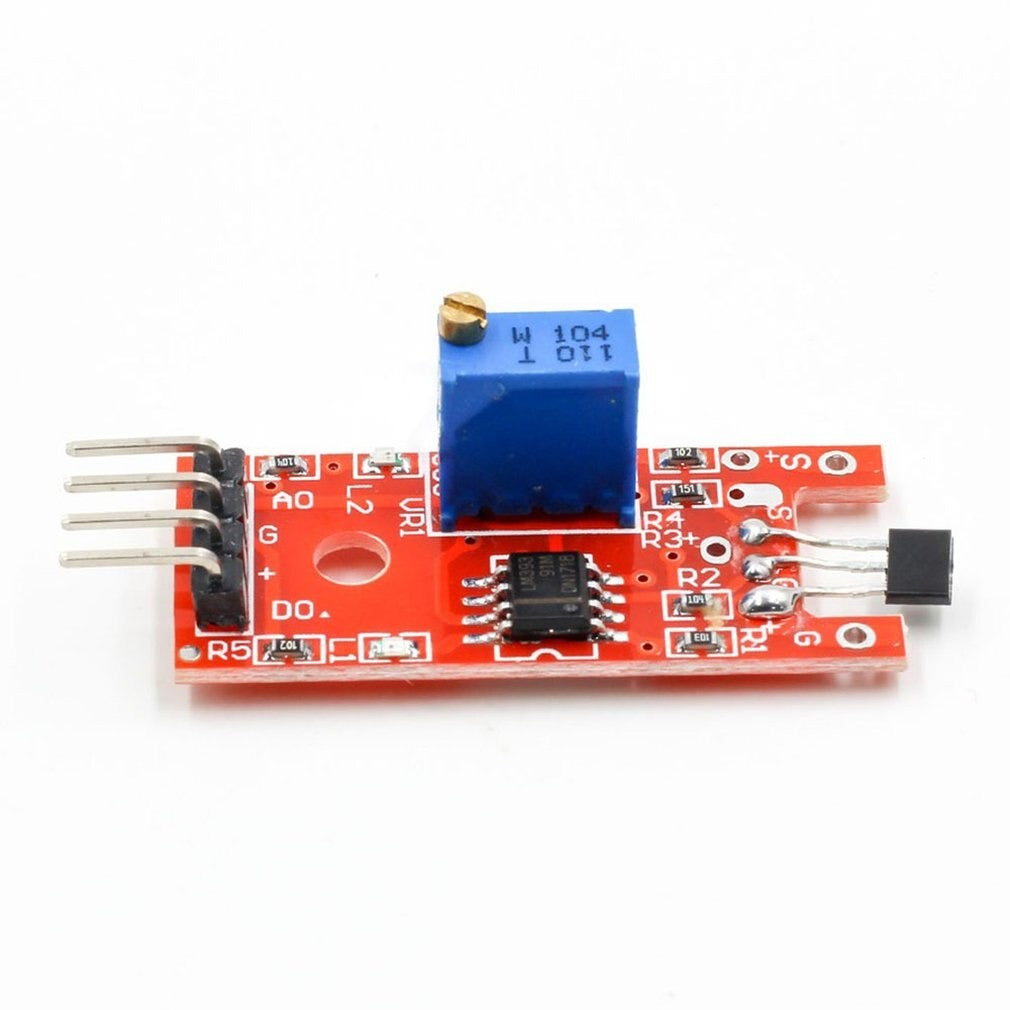

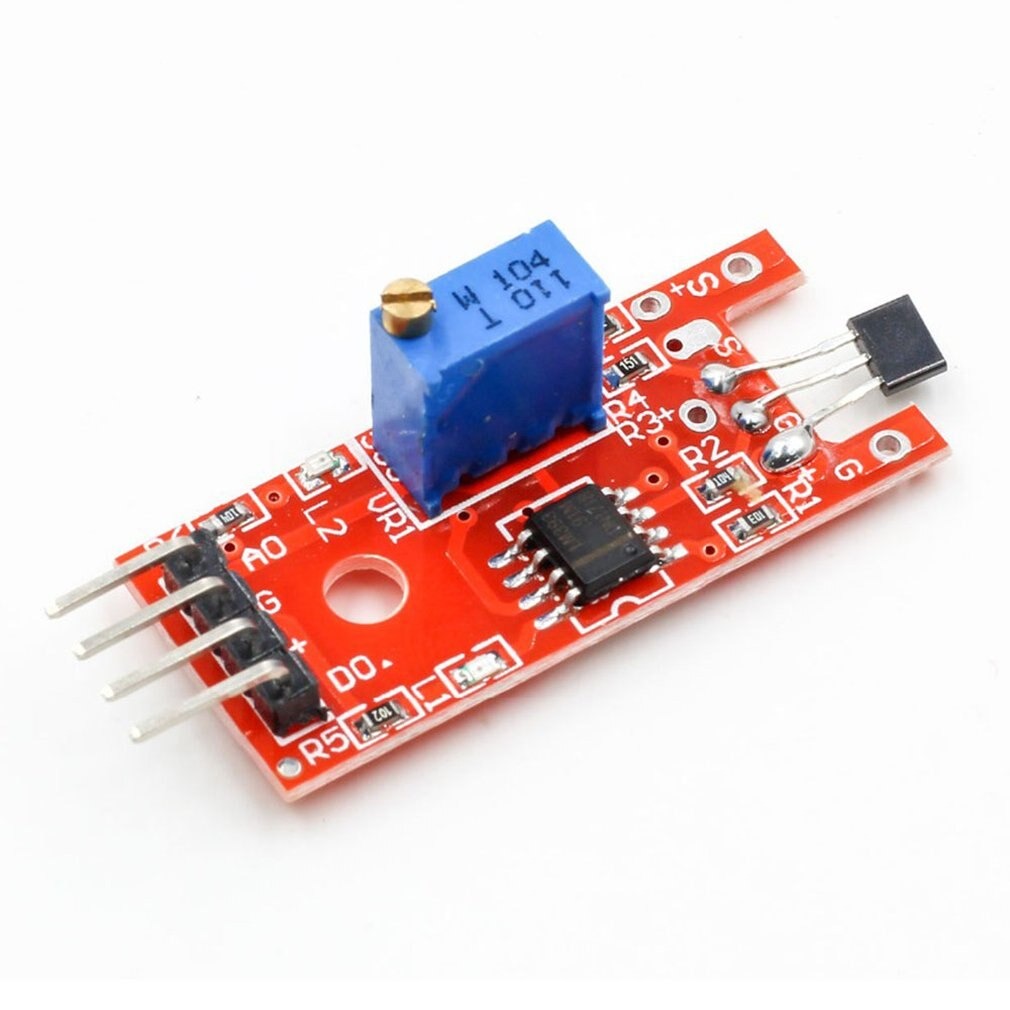

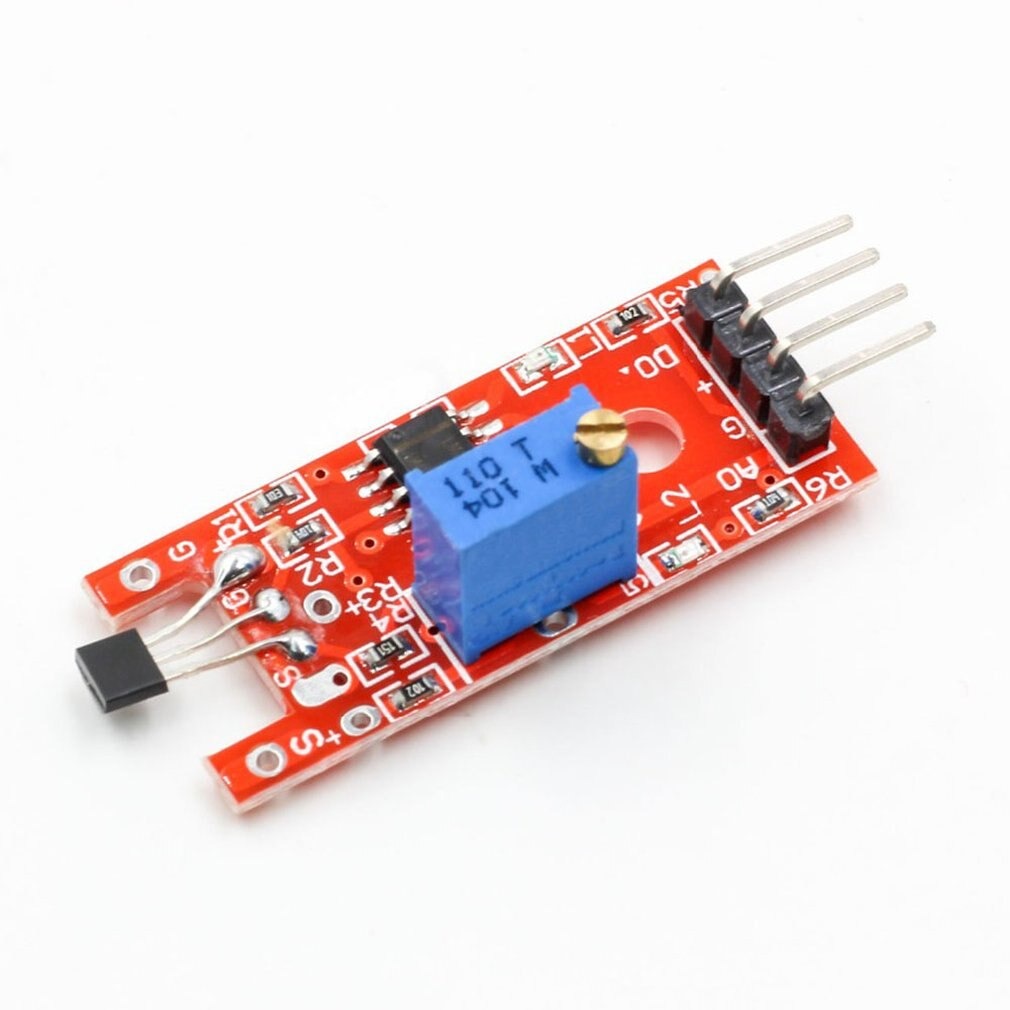

KY-024 Magnetisme sensor (Hall effekt) med komparator
20,00 kr
16 på lager
Mængde
Sendes fra Aarhus, Danmark. Fragt beregnes ved checkout.
Har du brug for hjælp til at vælge? Spørg os om dit projekt
KY-024 Magnetisme sensor (Hall effekt) med komparator
20,00 kr
KY-024 giver både analog Hall-spænding (AO) og et digitalt komparatorsignal (DO). Potentiometret indstiller DO-tærsklen. Chipens forsyningsgrænser må ikke bruges som garanti for hele modulet eller dets GPIO-niveau. Kontrollér den lagerførte variant, AO-spænding og DO-pull-up før tilslutning til ESP32/Pico eller anden 3.3V logik; brug ADC og niveau-/spændingstilpasning efter behov. En Raspberry Pi-computer kræver ekstern ADC til AO.
KY-024 Magnetisme sensor (Hall effekt) med komparator
Mål om der er en magnet i nærheden!
En KY-024 hall effekt sensor er super praktisk til projekter hvor man ikke ønsker direkte kontakt med elektronikken, og med indbygget komparator kan du komme i gang med det samme!
Et lille og effektivt hall effekt sensor man kan bruge til alle mulige projekter der har med magnetiske målinger at gøre. Sensoren er nemt at bruge og har følgende funktioner:
- Indbygget bipolær hall effekt sensor, som har høj følsomhed
- Printpladen har en analog udgang, som tillader målinger på sensoren direkte via en mikrocontroller
- Printpladen har indbygget en komparator (LM393), der automatisk vil drive den digitale udgang når sensor niveauet er over et niveau der er sat via potentiometeret.
Tekniske specifikationer
|
Kreds |
LM393, SS49E |
|
Operativ spænding |
Modulets grænser skal verificeres; den tidligere 2.7–6.5V-angivelse er ikke dokumentation for hele kortet. |
|
IO spænding |
AO afhænger af magnetfelt og forsyning; DO afhænger af pull-up. Ikke en garanteret 3.3V-udgang. |
| Maksimal strømforbrug | 20mA |
| Følsomhed |
1.0 mV/G min., 1.4 mV/G typ., 1.75 mV/G max. |
Hvad er der i pakken?
-
KY-024 Magnetisme sensor (Hall effekt) med komparator
