Beskrivelse
Simpel og pålidelig magnetisk kontakt med indbygget komparator, som gør at du kan komme i gang med det samme!
Denne sensor benytter sig af en magnetisk kontakt type der kaldes en Reed Switch. Praktisk fungerer således at to kontaktflader rører hinanden når en magnetfelt kommer tæt på kontaktfladerne.
Du kan bruge denne sensor til at lave kontaktløse kontakter, som at måle om en låge er lukket. Eller at kunne tænde for noget elektronik som befinder sig på den anden side af en vandtæt forsegling.
Sensoren har indbygget en komparator for nemt at kunne indbygge sensoren i dit projekt. Samlet set kan sensor modulet følgende:
- Printpladen har en analog udgang, som tillader målinger på sensoren direkte via en mikrocontroller
- Printpladen har indbygget en komparator (LM393), der automatisk vil drive den digitale udgang når sensor niveauet er over et niveau der er sat via potentiometeret.
Tekniske specifikationer
Kreds |
LM393, reed switch |
Operativ spænding |
2.7-6.5V |
IO spænding |
2.7-6.5V |
Maksimal strømforbrug | 20mA |
Kommunikations interface | Binær, aktivt lav |
Dimensioner | 32mm x 17mm x 8mm |
Online ressourcer om modulet | Link |
Hvad er der i pakken?

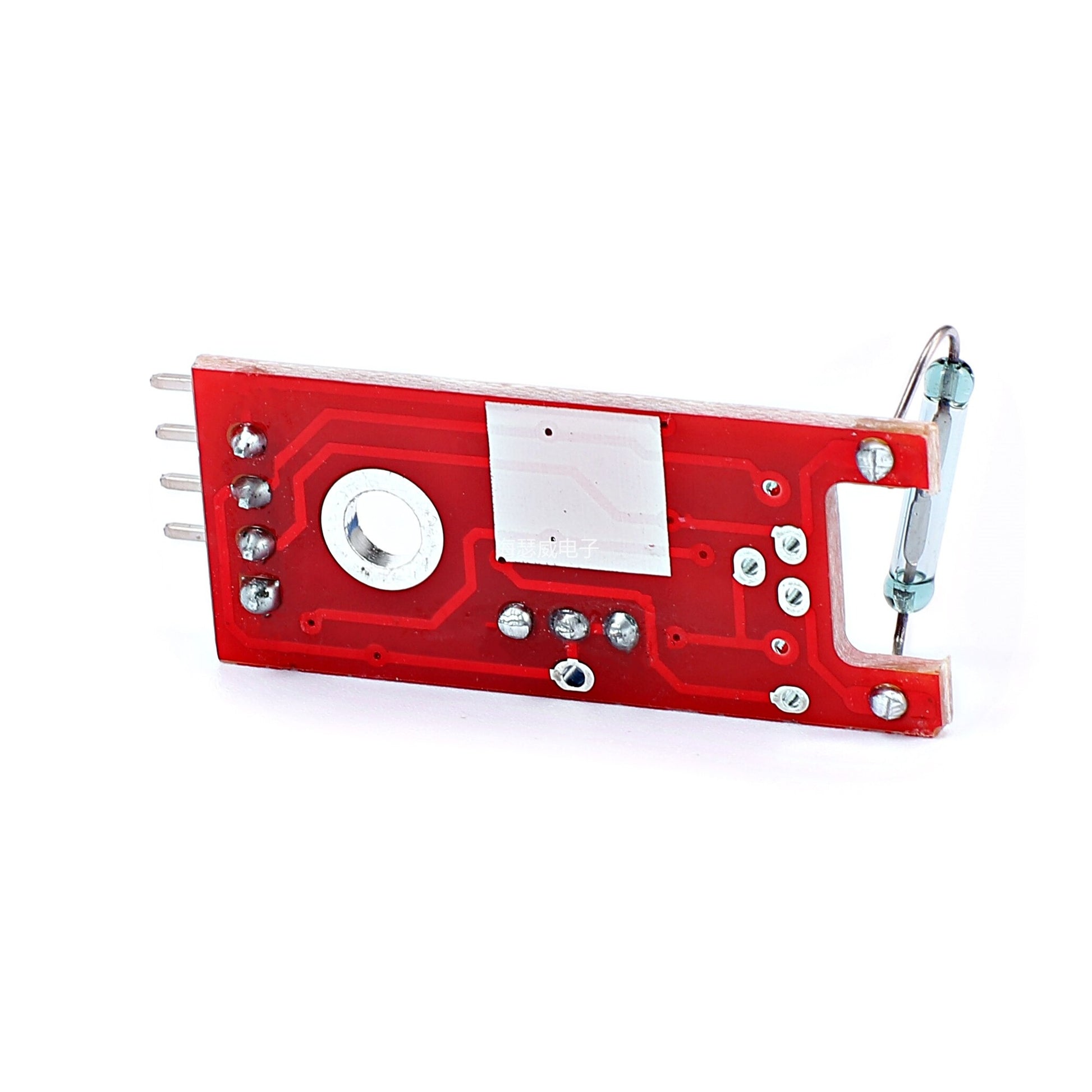

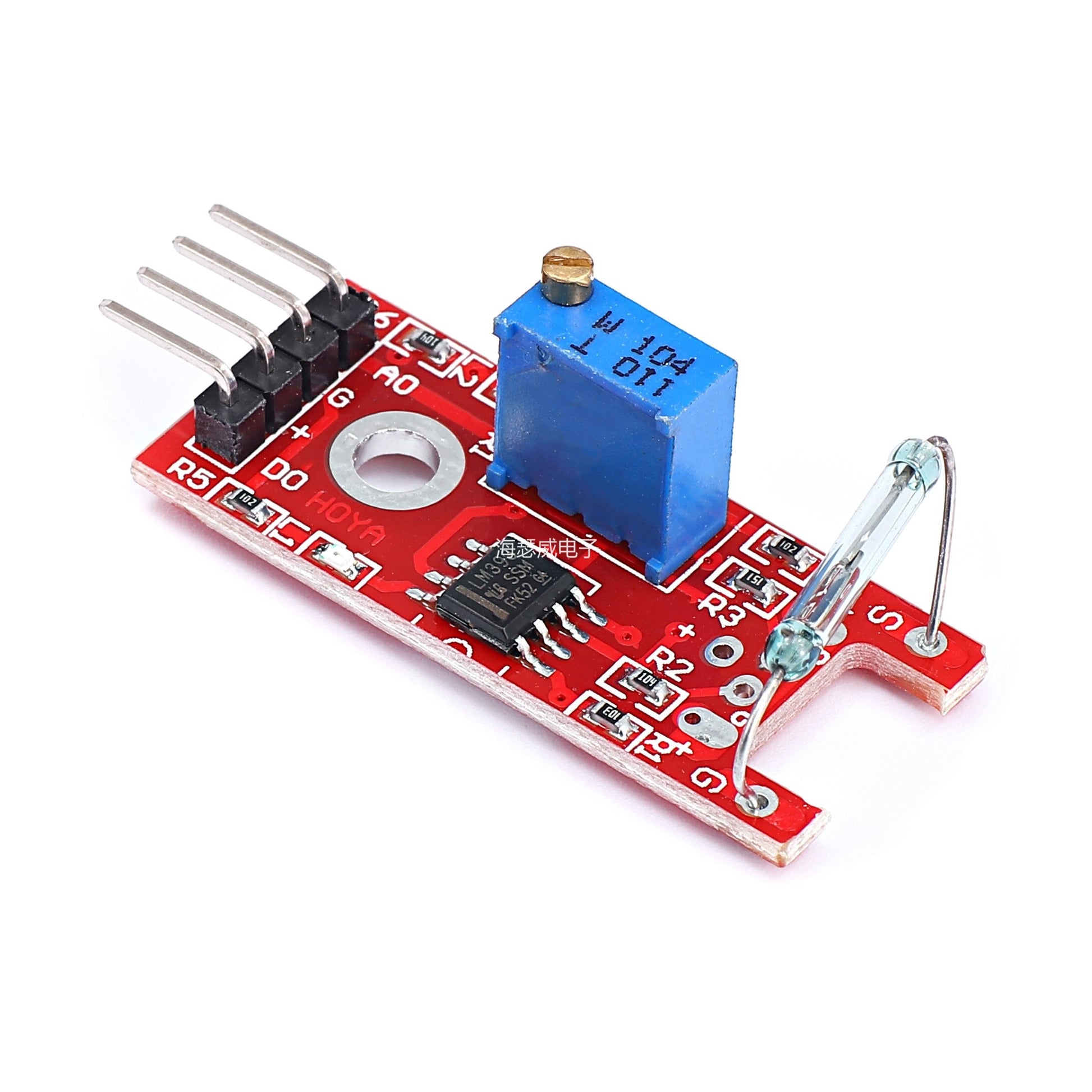

- KY-025 Reed magnetisk kontakt - med komparator
