Beskrivelse
Flame Sensor module, der blandt andet er god til at måle IR strålingen af ild. Er med indbygget komparator, som gør at du kan komme i gang med det samme.
Varme udsender IR stråling. Med denne sensor kan du måle tilstedeværelse af ild, og hvor meget stråling flammen giver fra sig.
- Indbygget med en infrarød diode der har et bredt målespektrum fra 760-1100nm
- Printpladen har en analog udgang, som tillader målinger på sensoren direkte via en mikrocontroller
- Printpladen har indbygget en komparator (LM393), der automatisk vil drive den digitale udgang når sensor niveauet er over et niveau, der er sat via potentiometeret.
Tekniske specifikationer
|
Kreds |
LM393, IR diode |
|
Sensor operativ bølgelængde |
760nm til 1100nm |
|
Optisk sensor felt |
60° |
|
Operativ spænding |
3.3-5.2V |
|
IO spænding |
3.3-5.2V |
| Maksimal strømforbrug | 30mA |
| Følsomhed |
1.0 mV/G min., 1.4 mV/G typ., 1.75 mV/G max. |
| Kommunikations interface | Binær, aktivt lav |
| Dimensioner | 32mm x 17mm x 8mm |
| Online ressourcer om modulet | Link |
Hvad er der i pakken?
-

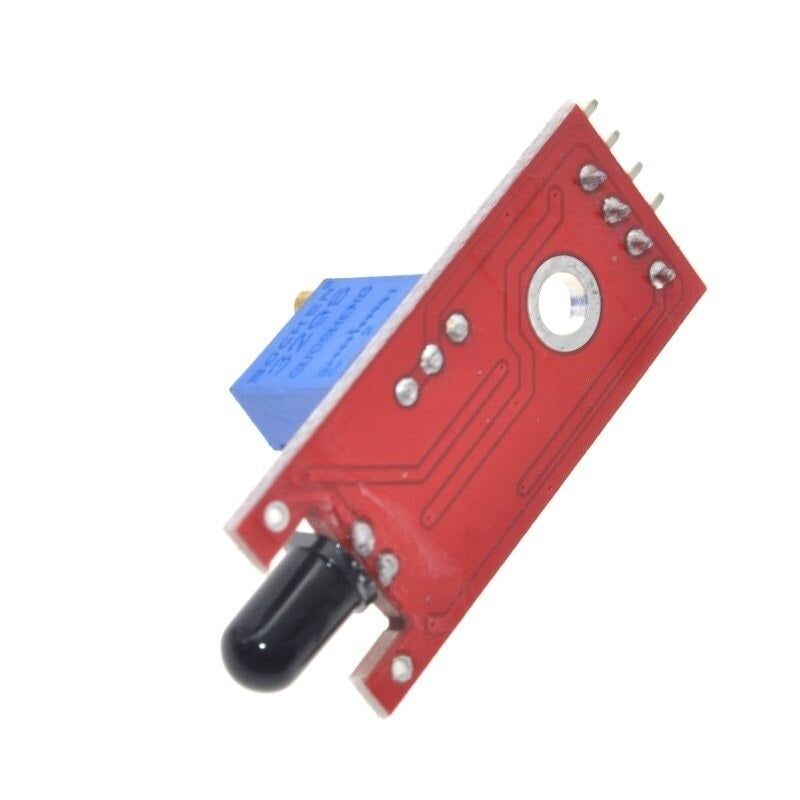

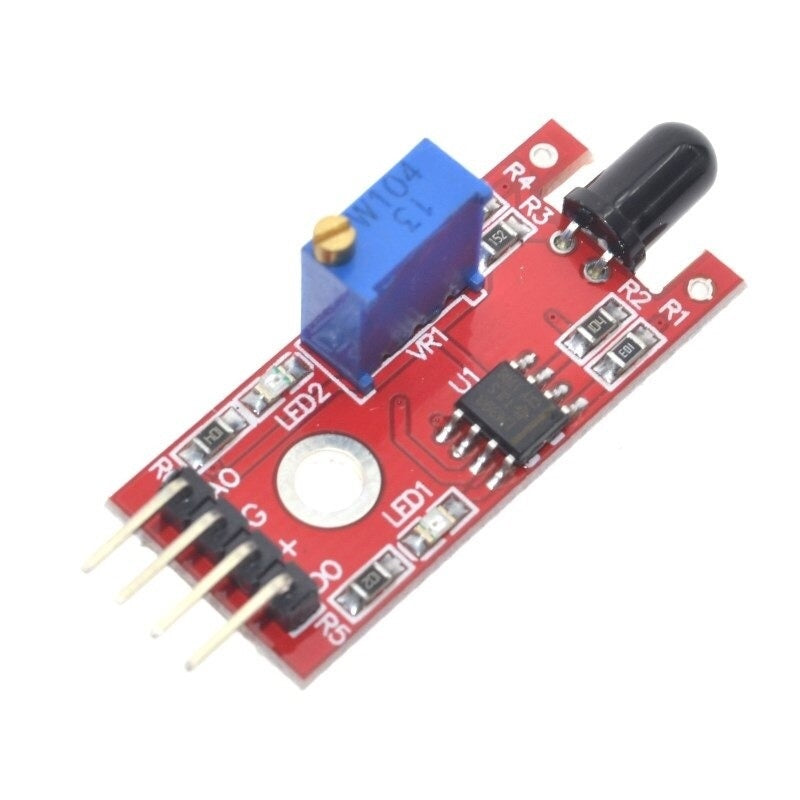

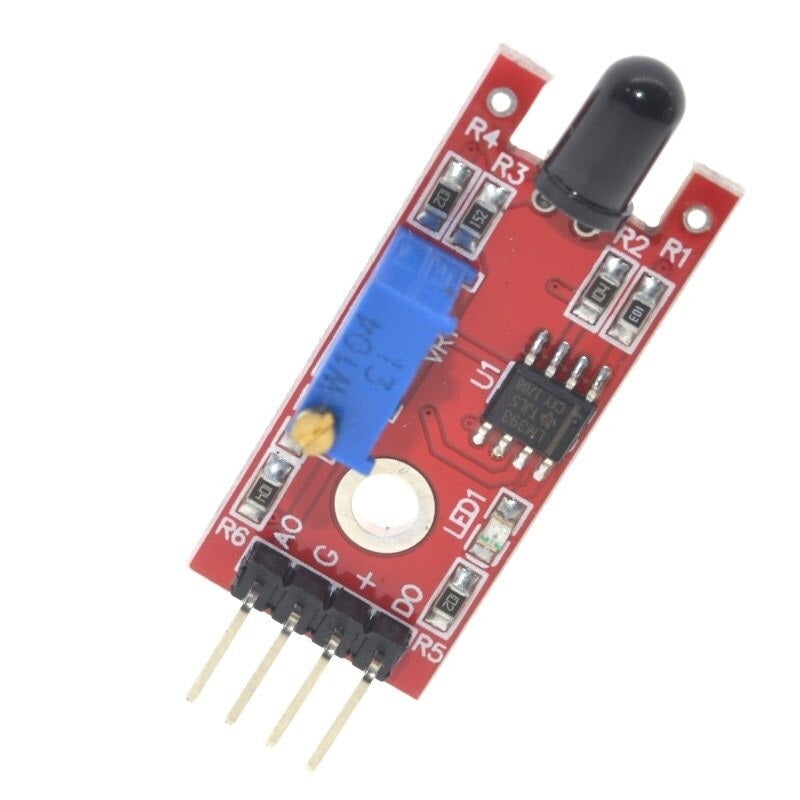

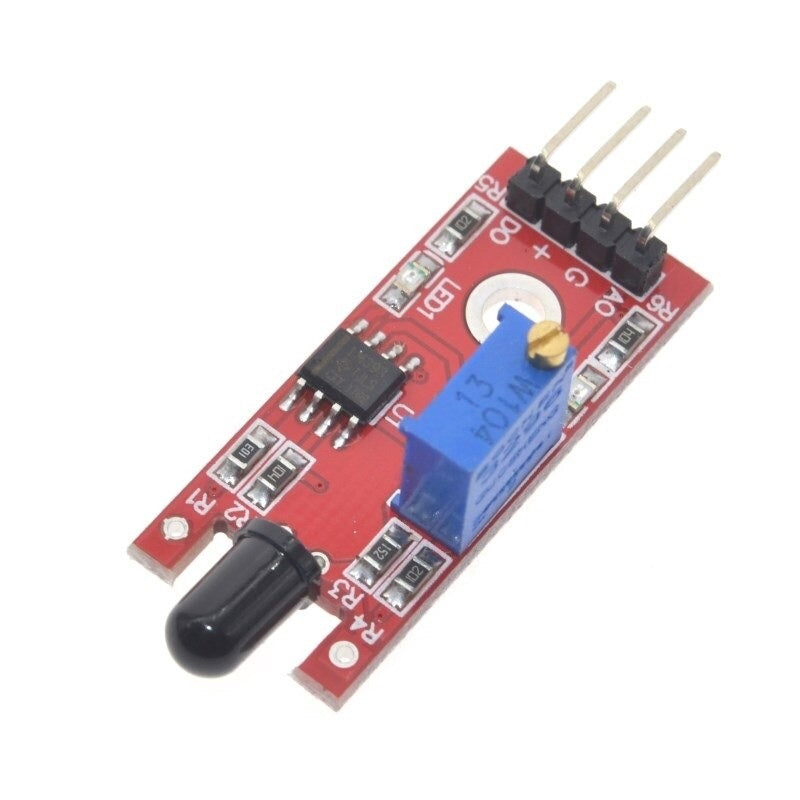

KY-026 Flame Sensor module med komparator
