AS5600 Magnetic Angle Sensor Encoder Module
AS5600 Magnetic Angle Sensor Encoder Module

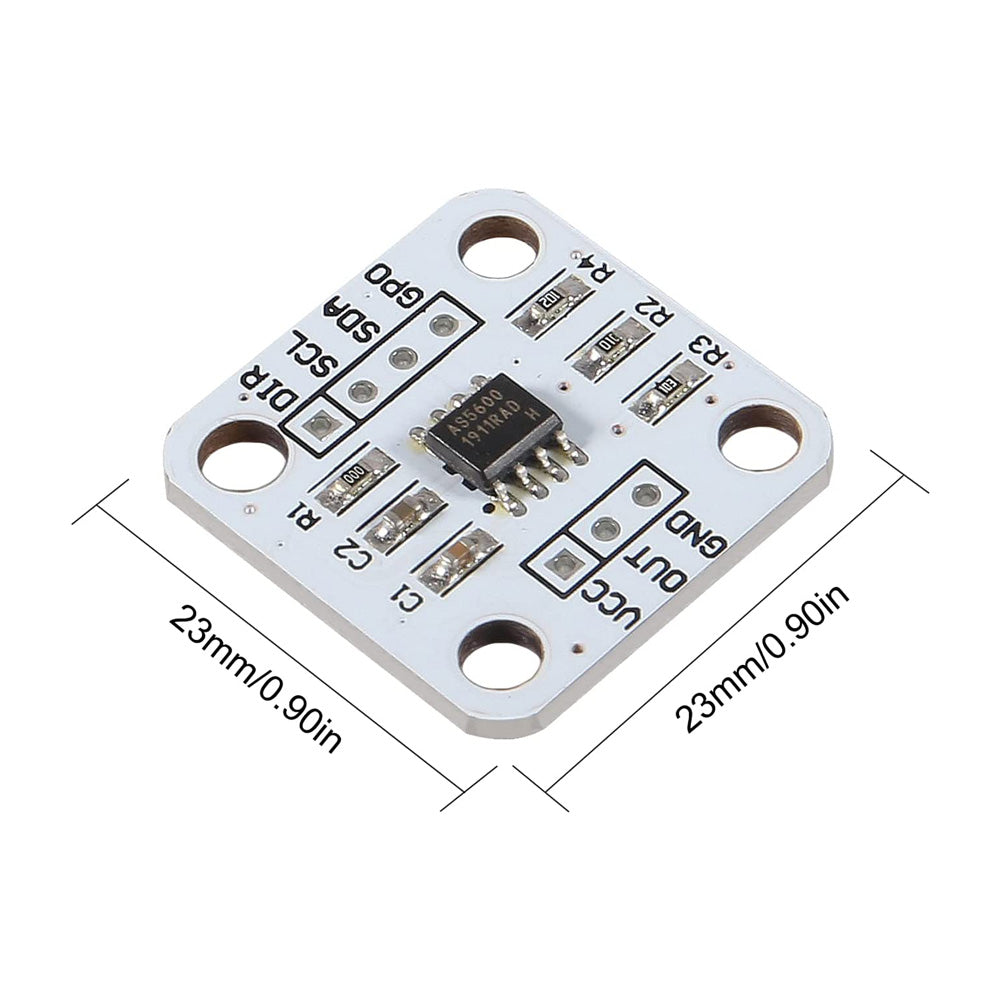

størrelse af AS5600 – Magnetic Angle Sensor Encoder Module

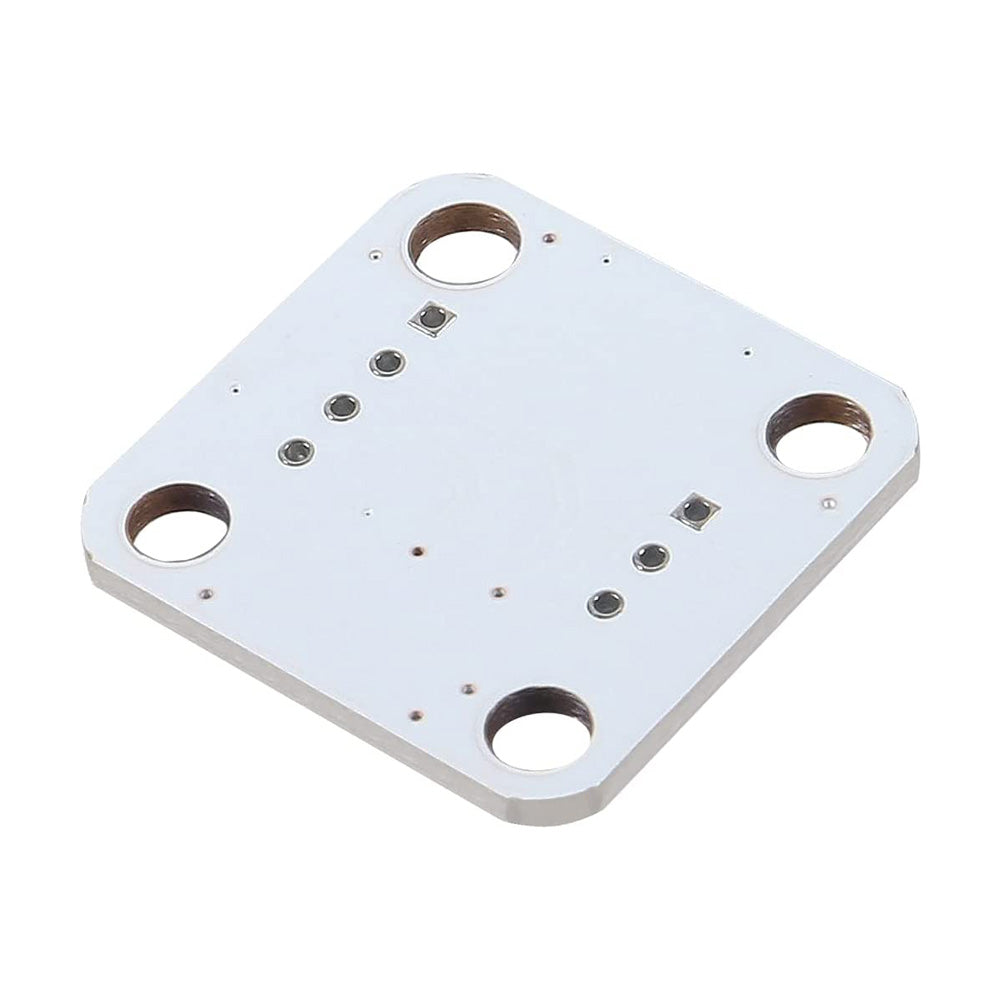

Bagsiden af AS5600 Magnetic Angle Sensor Encoder Module

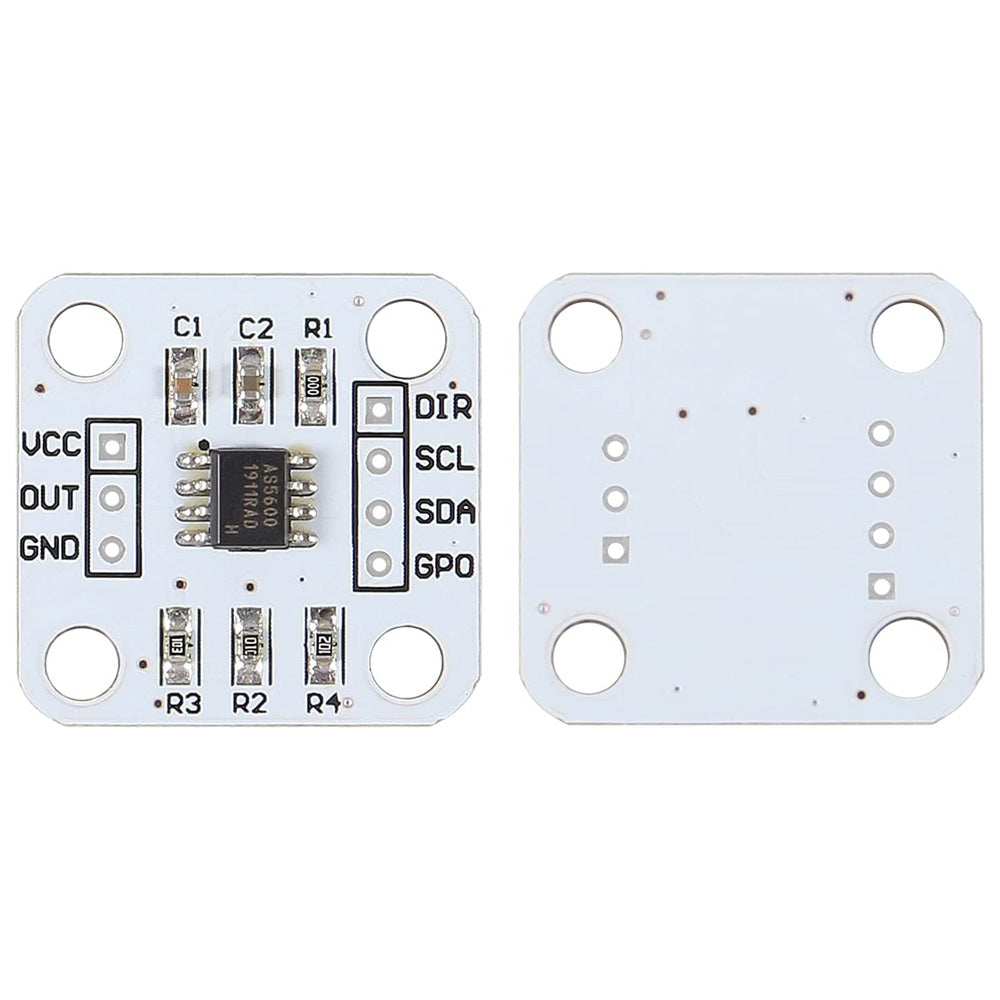

1 stk. AS5600 Magnetic Angle Sensor Encoder Module/magnetisk roterende positionssensor/Magnetisk vinkelsensor

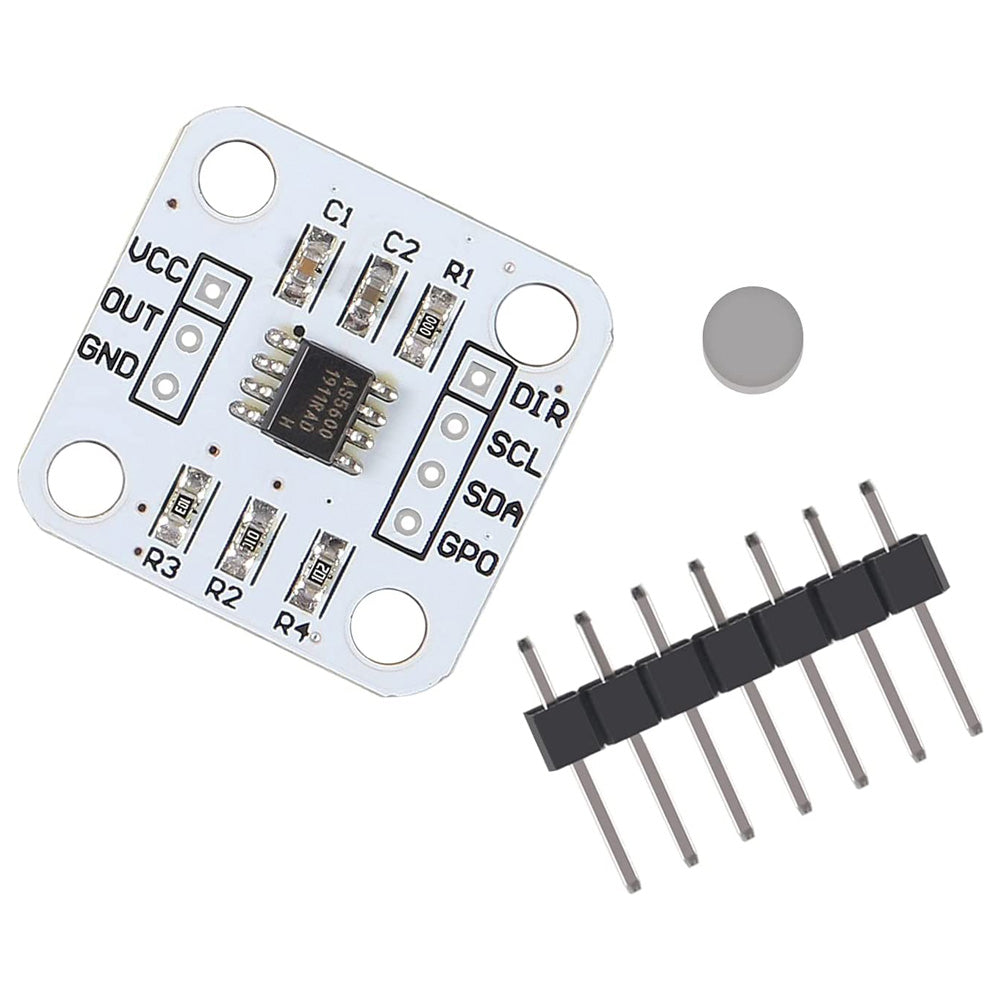

AS5600 Magnetic Angle Sensor Encoder Module/magnetisk roterende positionssensor/Magnetisk vinkelsensor

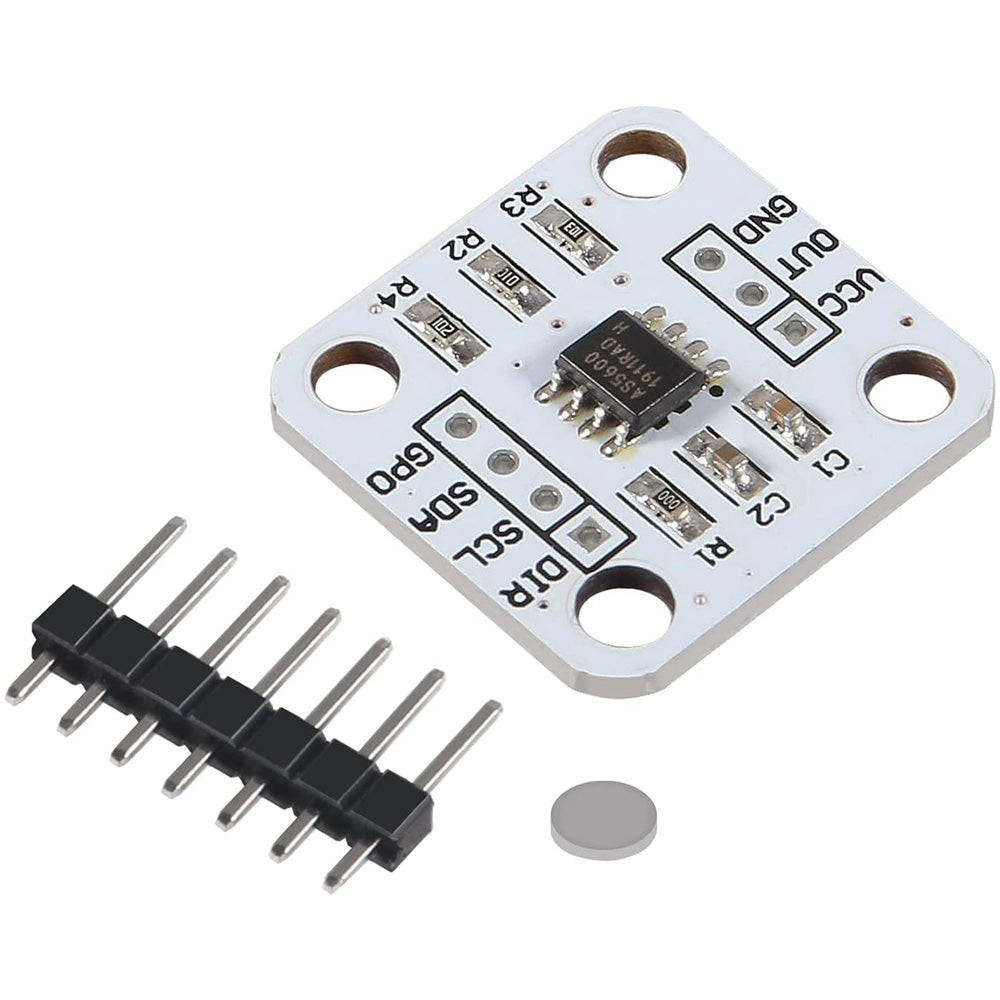

AS5600 Magnetic Angle Sensor Encoder Module
39,00 kr
23 på lager
Mængde

AS5600 Angle Sensor

Den Magiske Magnetiske Mester: AS5600 – Magnetic Angle Sensor Encoder Module/magnetisk roterende positionssensor Der Ved Alt

Er du træt af knapper og potentiometre, der bare ikke forstår dig? Mød AS5600, den kontaktløse magnetisk roterende positionssensor, der kan måle vinkler fra 0° til 360° med en præcision, der ville gøre en schweizisk urmager jaloux. Denne lille genistreg konverterer den magnetiske felts vinkelposition til et analogt eller digitalt outputsignal. Det er næsten som at have en tankelæser til dine motorer, robotter, joysticks og drejeknapper!

AS5600 kan forbindes via I2C eller levere PWM eller analog udgang. Opløsningen på 12 bit giver 4096 positioner pr. omdrejning; opløsning er ikke det samme som absolut nøjagtighed.

Tekniske specifikationer

Specifikation Værdi
Forsyningsspænding (Vdd) 3,3V til 5V
Måleområde 0° til 360°
Output-interface Analog (0V til Vdd), PWM, I2C
Opløsning 12-bit (4096 positioner)
PWM-frekvens og I2C-interface PWM: 115, 230, 460 eller 920Hz. I2C: op til 1MHz busfrekvens; dette er ikke en måleopdateringsrate.
Driftstemperaturområde -40°C til +125°C

Pin-konfiguration og beskrivelse

Pin Nummer Navn Beskrivelse
1 GND Jordforbindelse
2 VDD Forsyningsspænding (3,3V til 5V)
3 SCL I2C clock-linje
4 SDA I2C data-linje
5 OUT Analog/PWM output
6 VDD Den ekstra VDD-mærkning i den oprindelige oversigt er ubekræftet. Kontrollér benføringen på lagervaren før tilslutning.

Hvad er der i pakken?

  • 1 stk. AS5600 Magnetic Angle Sensor Encoder Module/magnetisk roterende positionssensor/Magnetisk vinkelsensor (magnetisk intuition inkluderet)

Garanti og forsendelse

Vi gør vores bedste for at teste al elektronik inden vi sender det ud til dig.
Dette sikrer at vi gør et godt stykke arbejde og at du undgår unødig bøvl i din udviklingsprocess. Fejl kan forekomme, men det er noget vi ser utrolig sjældent. Forekommer der problemer med det bestilte udstyr kan du altid kontakte os, så hjælper vi dig glædeligt med at løse problemet.

Vi sender fra Aarhus til Danmark og Sverige. Fragtmuligheder og pris vises i checkout. Leveringstiden afhænger af lagerstatus, destination og fragtmetode; kontakt os før køb, hvis du har en bestemt deadline.
