Beskrivelse

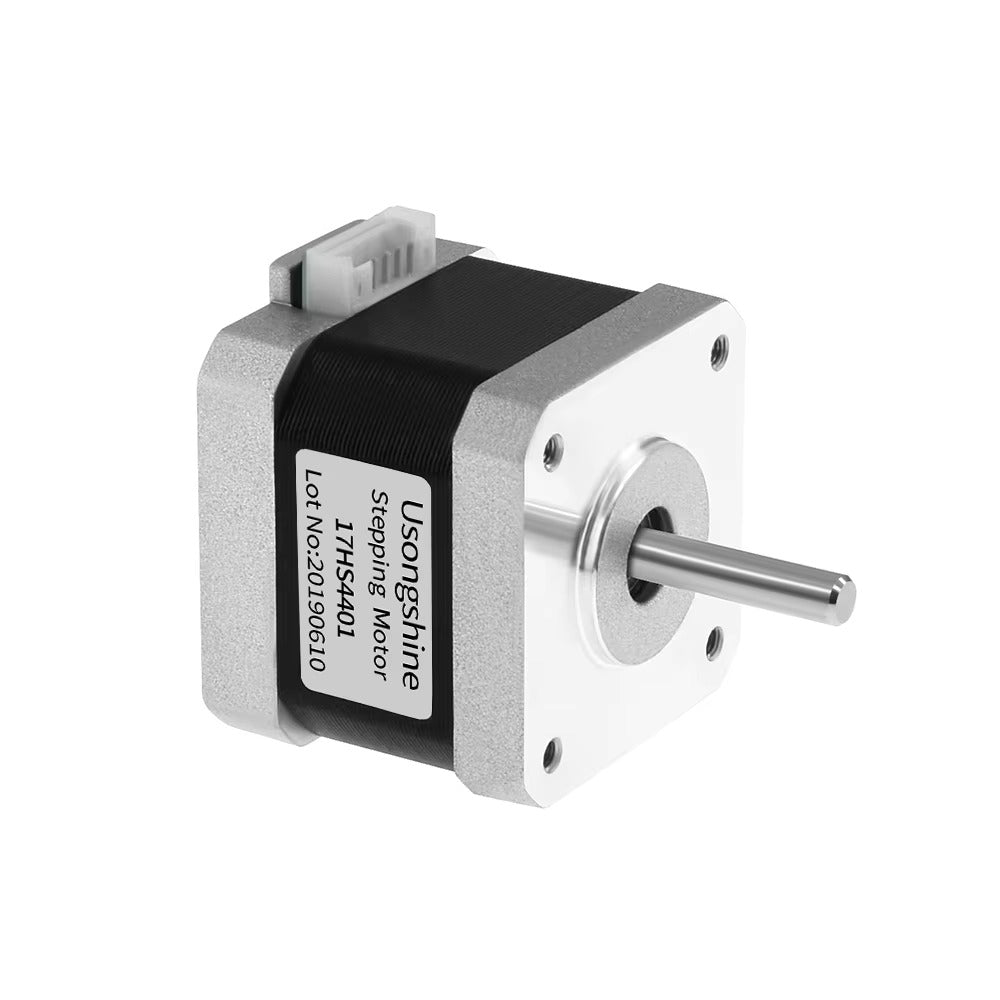

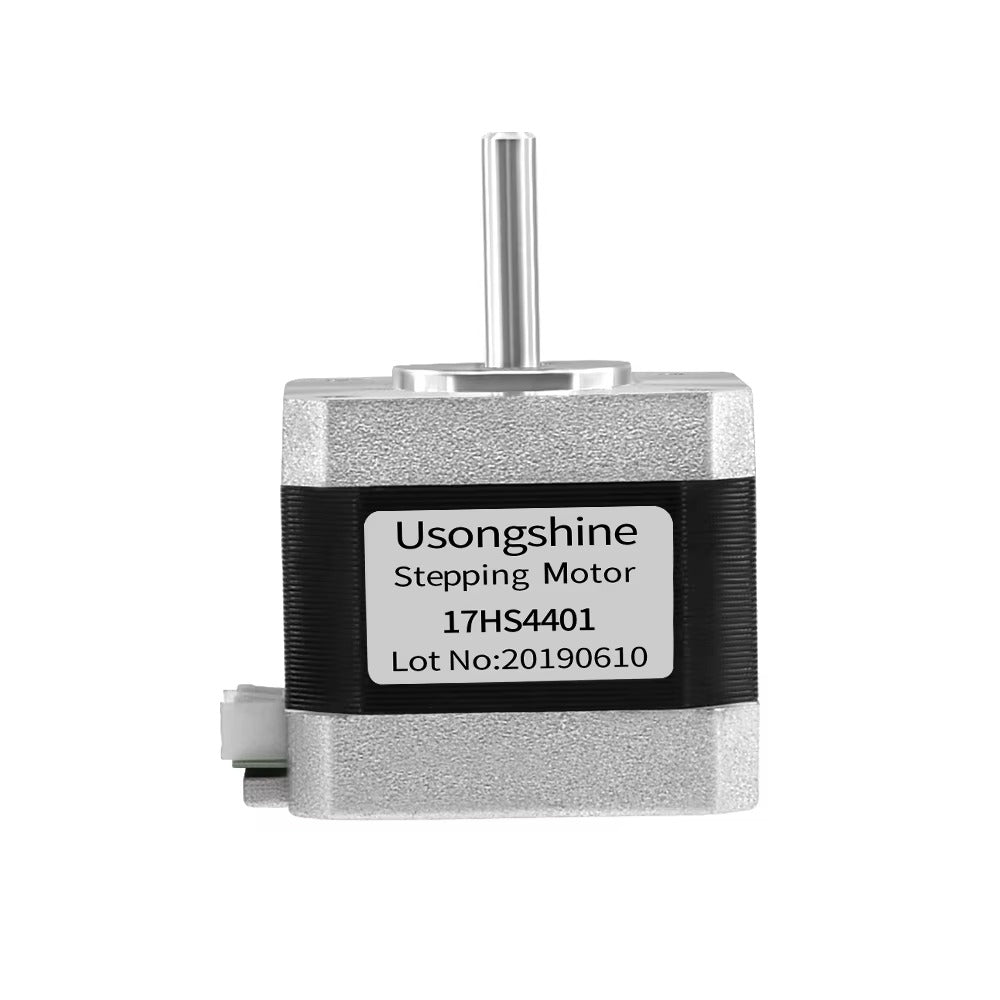

Mød 17HS4401 – den ydmyge helt inden for præcis bevægelse. Dit trofaste NEMA-17 stepper-motorvalg, når du har brug for stabilitet, præcision og styrke (uden køresyge som bonus). Med sine glatte, konsistente 1,8° trin er den perfekt til CNC-maskiner, 3D-printere – eller til at få din smarte kaffemaskine til at virke ekstra avanceret.
Bygget robust med en 42 mm ramme og et ry for pålidelig drejningsmoment leverer denne motor jævn ydelse uden besvær. Du får stabil drift, lavt støjniveau og knivskarp positionering takket være dens hybride 2-fase design. Den hedder “stepper”, fordi den tager ét skridt ad gangen – og altid leverer.
-
Præcisionsorienteret: 1,8° trinvinkel og holde-moment på over 420 mN·m – ideel til fin positionering.
-
Støjsvag og stabil: Op til 1900 PPS for jævn bevægelse, selv når det går stærkt.
-
Robust og pålidelig: Klasse B-isolation, høj dielektrisk styrke og solid konstruktion mod slid.
-
Fleksibel montering: Kompakt 42 mm størrelse og robust aksel gør installation enkel.
Specifikationer
| Egenskab | Specifikation |
|---|---|
| Faser | 2 |
| Trinvinkel | 1,8° ± 0,09° |
| Nominel spænding | DC 3,6 V |
| Nominel strøm | DC 1,5 A pr. fase |
| Fase-modstand (20 °C) | 2,4 Ω × (1 ± 15%) pr. fase |
| Fase-induktans (1 kHz) | 3,7 mH × (1 ± 20%) pr. fase |
| Holde-moment | ≥ 420 mN·m |
| Positioneringsmoment | 15 mN·m (reference) |
| Drejeretning (aksel-udgang) | A-A, B-B, med uret |
| Max. tomgangs-startfrekvens | ≥ 1500 PPS (pulser pr. sekund) |
| Max. tomgangs-driftfrekvens | ≥ 1900 PPS |
| Isolationsmodstand | ≥ 100 MΩ (DC 500 V) |
| Dielektrisk styrke | AC 600 V / 1 mA / 1 s |
| Isolationsklasse | Klasse B |
| Rotor-inerti | 57,3 g·cm² |
| Vægt | ~255 g (reference) |
| Temperaturstigning (nominel) | Max. 80 °C |
| Omgivelsestemperatur | –20 °C til +50 °C |
| Dielektrisk styrke (alternativ) | 500 VAC i 1 minut |
| Aksel – radialt slør (450 g) | ≤ 0,02 mm |
| Aksel – aksialt slør (450 g) | ≤ 0,08 mm |
| Max. radialkraft (20 mm flange) | 28 N |
| Max. aksialkraft | 10 N |
Opstartsvideo & Datablad
🎥 Video-link: Se introduktionsvideo på YouTube
📄 Datablad: Detaljeret teknisk dokumentation fra MotionKing – inkl. koblingsdiagrammer, drejningskurver, dimensionstegninger og meget mere.
Se datablad (PDF)
Hvad er der i pakken?
- 1 stk 17HS4401 stepper motor
