Beskrivelse

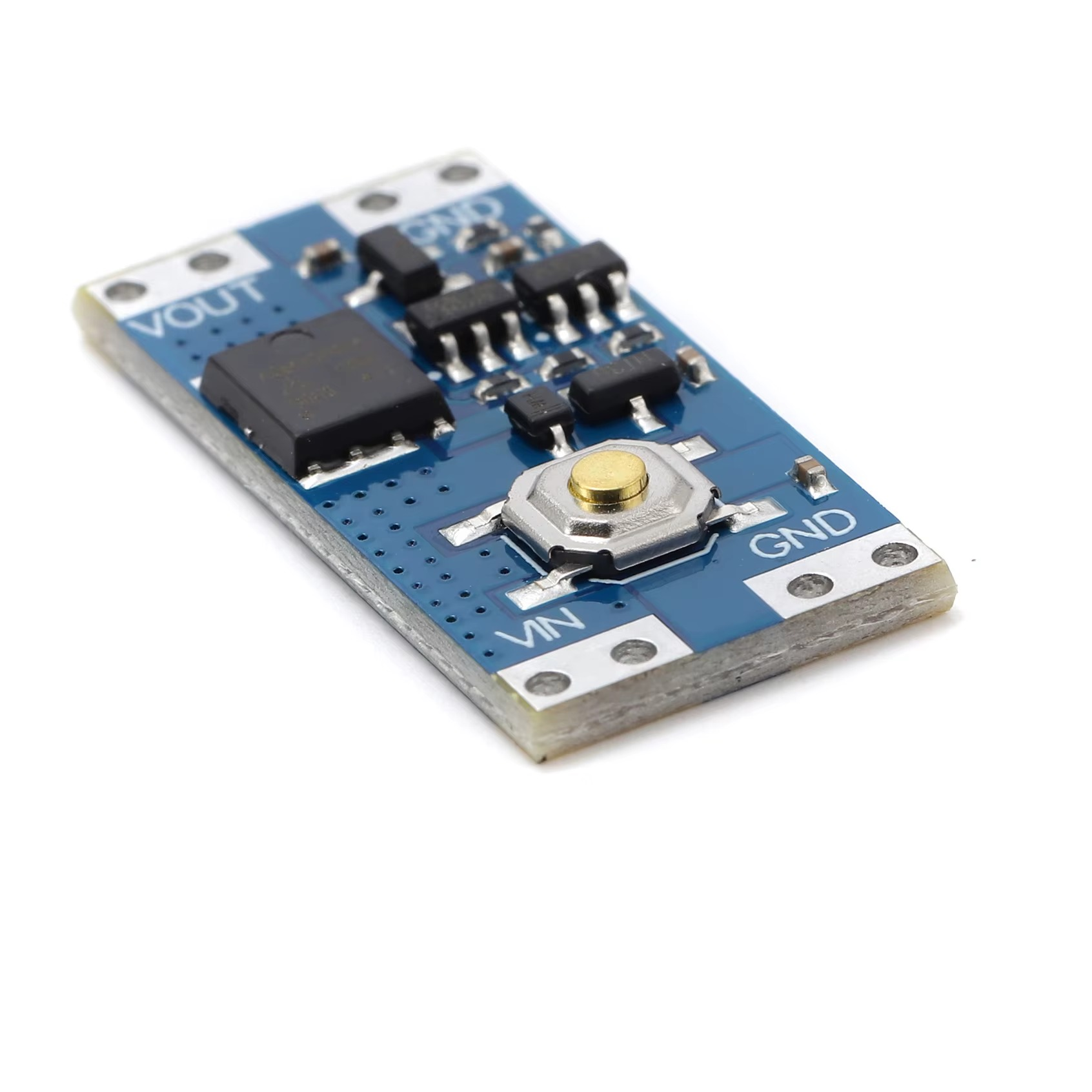

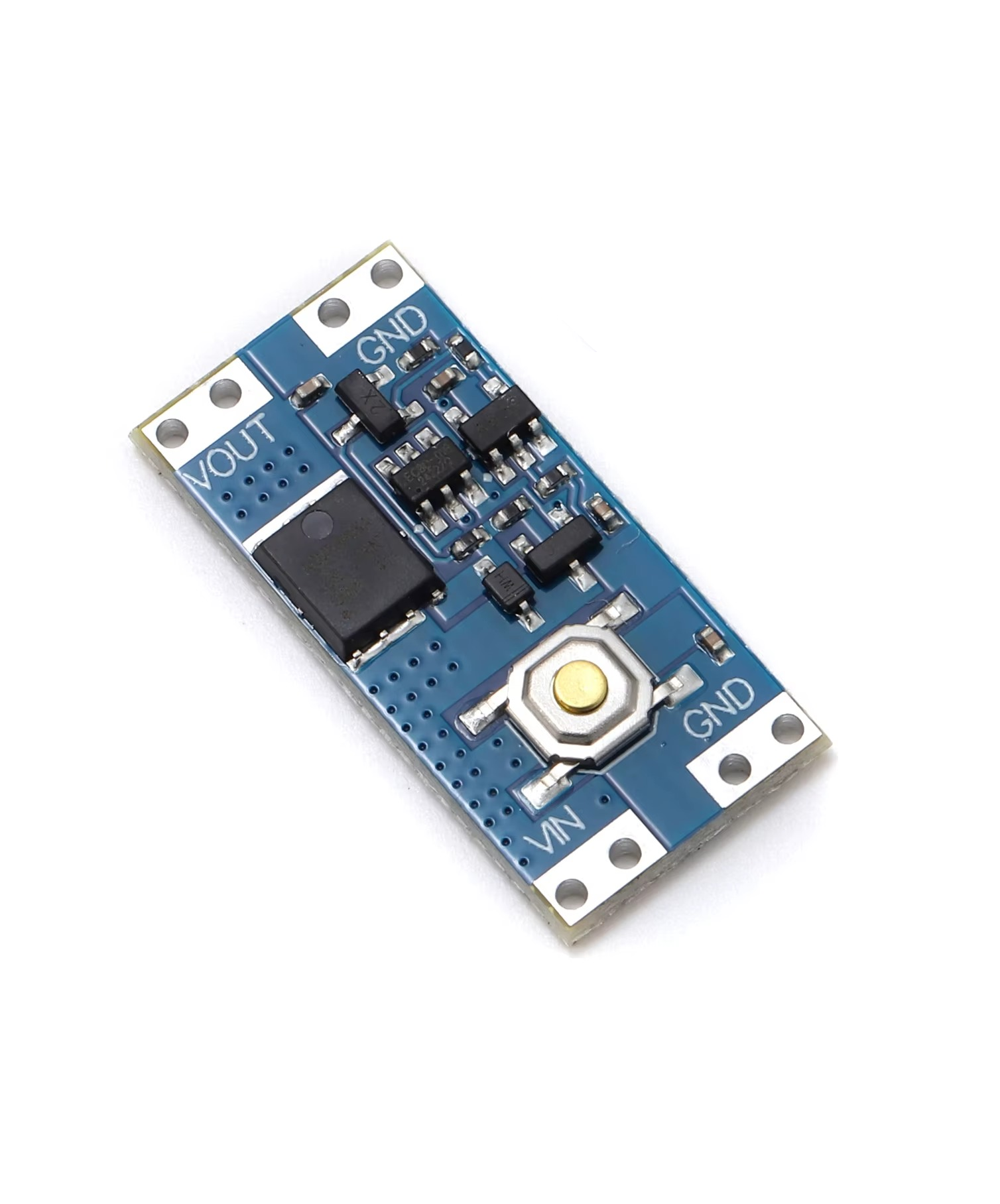

XL-10AH er et kompakt, højtydende enkeltknaps-switchmodul, designet til at erstatte traditionelle selvholdende kontakter med en moderne elektronisk løsning. Med blot et tryk på en knap kan du tænde din kreds, og med et andet tryk slukker du den igen — simpelt, pålideligt og effektivt.
Modulet er bygget til alsidighed og understøtter et bredt indgangsspændingsområde på 4,5–26V, hvilket gør det kompatibelt med en lang række DC-drevne systemer. Trods dette brede område har det et ultra-lavt standby strømforbrug på omkring 1,3 μA i slukket tilstand, hvilket sikrer minimal afladning af din strømkilde.
Med en strømkapacitet på op til 10A er det velegnet til mellem- til højlast-applikationer, mens et spændingsfald på kun ~120 mV under belastning sikrer effektiv strømlevering. Takket være sit kompakte design passer modulet nemt ind i små kabinetter uden at optage unødig plads.
For ekstra fleksibilitet giver kontrolprintet dig mulighed for at tilslutte eksterne trykknapper, hvis du foretrækker andre switch-typer — perfekt til at tilpasse dine projekter.
Nøglefunktioner
-
Model: XL-10AH (bredspændingsversion)
-
Driftsspænding: 4,5–26V DC
-
Maks. belastningsstrøm: 10A (testet ved 12V i 30 minutter)
-
Standby strømforbrug: ~1,3 μA (ved 12V)
-
Spændingsfald: ~120 mV ved 12V 10A
-
Switch-funktion: Tryk-for-tænd, tryk-for-sluk (selvholdende switch-adfærd)
-
Kompakt design: Spar plads i dit udstyr
-
Tilpasningsvenlig: Understøtter tilslutning af eksterne trykknapper
Bemærkninger til brug
-
Det anbefales ikke at køre 10A ved spændinger under 7V i længere tid, da dette kan medføre overophedning og beskadigelse af modulet.
-
Forvent et lille spændingsfald (op til ~170 mV) ved maksimal belastning — dette er normal adfærd for denne type kredsløb.
-
Undgå at berøre modulets input/output-porte med hænder eller ledende genstande under drift, da dette kan skabe ustabilitet.
-
Eksterne tastaturer eller kontakter kan nemt tilsluttes for fleksibel styring.
XL-10AH er det perfekte valg til projekter, der kræver pålidelig højstrøms-switching, bred spændingsunderstøttelse og lavt standby-forbrug — lige fra DIY-elektronik til professionelle indlejrede systemer.
Hvad er der i pakken?
- 1 stk - XL-10AH Bredspændings Switch Modul
