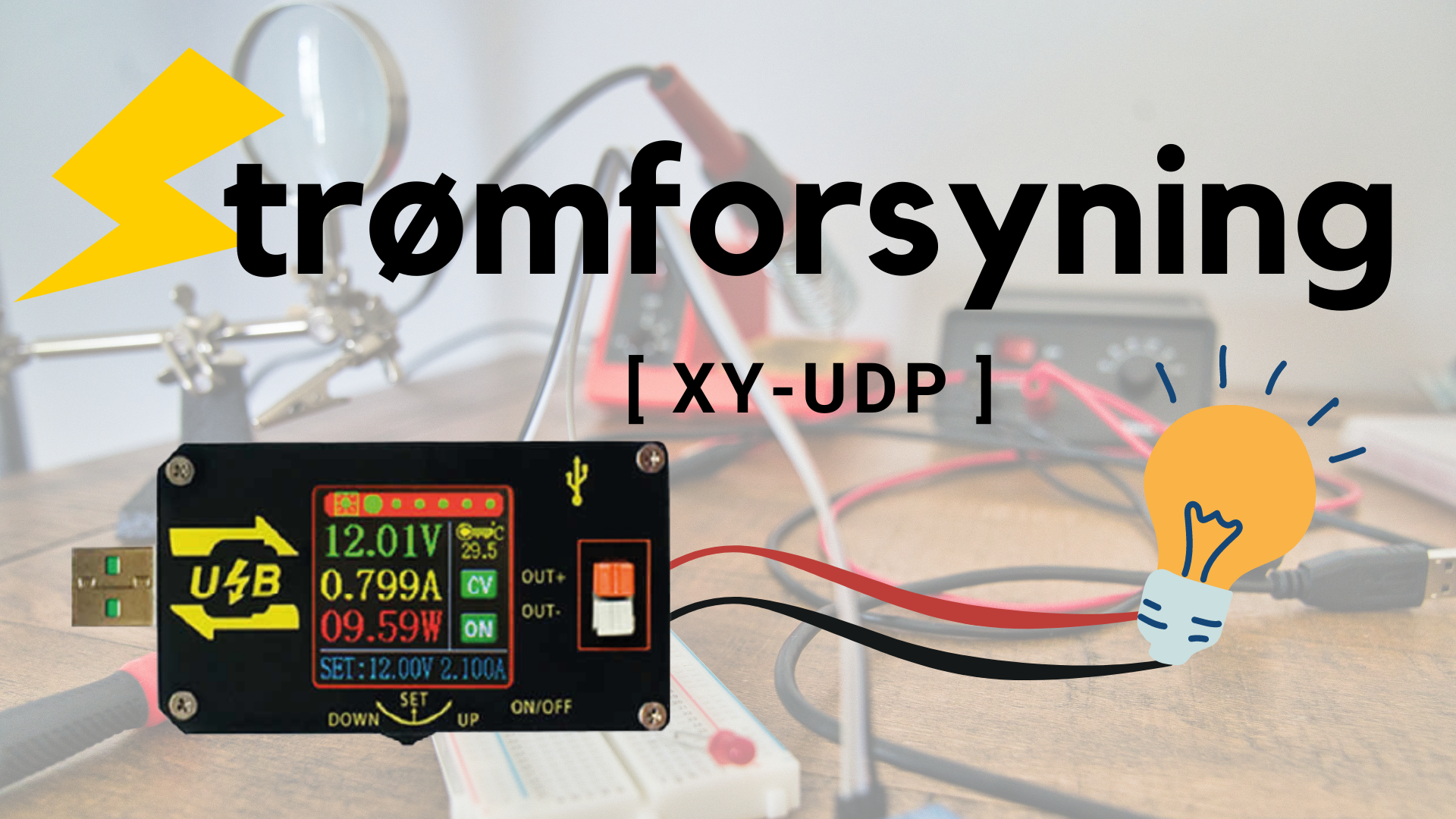

XY-UDP USB-drevet strømforsyning tilbyder en masse utrolig fede features, som ofte kun ses i store professionelle strømforsyninger. Det gør det som ejer af en XY-UDP strømforsyning utrolig nemt at kunne levere den ønskede spænding og strøm til netop dine projekter. XY-UDP er en nyere version af ZK-DP3D. Her får du et tildels nemmere interface at navigere rundt i. Funktioner og features sammenlignet med ZK-DP3D er stort set identiske.

Hvis du ønsker at læse om ZK-DP3D kan du trykke på linket her: ZK-DP3D | USB drevet strømforsyning

Nyt udstyr kan være lidt overvældende at tage hul på og især en strømforsyning som i værste tilfælde kan ødelægge dine projekter hvis ikke strøm og spænding er indstillet korrekt inden brug.

XY-UDP

For kunne indstille XY-UDP korrekt er det vigtigt at vide hvad den den kan tilbyde os. Af tabellen under ses de tekniske specifikationer for strømforsyningen.

TEKNISKE SPECIFIKATIONER FOR ZK-DP3D USB DREVET STRØMFORSYNING

INDSTILLING AF XY-UDP

Af nedenstående vil der gennemgås indstilling af den ønskede spænding, strøm og fast charge protokoller. Her findes også en video der giver en overordnet gennemgang af XY-UDP.

INDSTILLING AF SPÆNDING

Ved at trykke drejehjulet ind ses det på displayed at der i bunden ved SET at spænding bliver highlightet. Hvis der trykkes igen på drejehjulet vil det sidste decimal aktiveres og det er muligt at justere denne op og ned. Ligeledes er det muligt at trykke drejehulet ind igen og tier decimalet vælges nu hvor denne kan skrues op og ned. Hvis der trykkes igen på drejehjulet altså et total af fire tryk vælges nu heltalet før kommaet. Præcisionen er altså på 0.01 V. Når den ønskede spænding er valgt trykkes drejeknappen ind og spændingen gemmes. Og det hele bliver highlightet igen. Det er nu muligt ved at dreje en gang på drejehjulet og den vil nu highlighte indstilling af strøm.

INDSTILLING AF STRØM

Som nævnt i ovenstående trykkes der igen på drejehjulet for at vælge det mindste decimal tal. Her justeres den op og ned efter ønske. Drejehjulet trykkes ind igen for at springe op til større decimaltal. Indstillings præcisionen er derved på +-0.001A. Når det ønskede maksimale strømtræk er valgt trykkes drejeknappen ind.

MONITORERING

Ved anvendelse af strømforsyningen er det under brug muligt at monitorere strømtræk, effekt, ampere-timer, timer systemet har været i drift, indgangsspænding og temperatur. Af nedenstående billede er det illustreret grafisk hvordan det vha. af drejehjulet kan navigeres til højre for at se strømtræk, effekt, amperetimer og watttimer og  timer i nævnte rækkefølge. Ved at dreje til venstre vil man kunne gå tilbage til forrige fane.

Fane 1 - Hjemmeskærm viser spænding, strømtræk og effekt (spænding x strøm)
Fane 2 - Viser amperetimer, watttimer, tid og indgangsspænding
Fane 3 - Spændings- og strømkurve illustration.
Fane 4 - Indstillinger for de forskellige indbyggede beskyttelser. Her kan du justere til din ønskede sikkerhed.
Fane 5 - Mulighed for at ændre farver og om skærmen skal gå i sleep eller holde sig tændt under brug.

Temperatur aflæsningen på enheden fortæller hvor varm XY-UDP bliver, det er også denne temperatur enheden selv monitorerer og hvis den går hen og bliver for varm, slukkes den automatisk vha. den indbyggede overtemperatursbestyttelse.

SKÆRM ROTATION

Det er muligt på XY-UDP at rotere skærmen så det er nemmere for dig at indstille og monitorere strømforsyningen under brug. Det kan tænkes at den i dit hobbyprojekt ligger lidt ude af syne og du ønsker at gøre det nemmere at aflæse værdier. Når du ønsker at rotere skærmen skal du holde ON/OFF knappen nede i omkring 2 sekunder og derefter slippe. Når du slipper drejer skærmen 90 grader. For at dreje 180 grader skal du blot gøre ovenstående en gang til. Med andre ord skal det gøres hver gang du ønsker at dreje skærmen 90 grader.

FAST CHARGE PROTOKOL DETEKTION

XY-UDP strømforsyningen har en indbygget funktion der tjekker forsyningen du tilkobler din XY-UDP for high power protokoller. Hvis den detekterer en af følgende protokoller vil denne blive enabled og man kan derved minimere strømtrækket igennem XY-UDP-strømforsyningen:

• QC2.0
• Qc3.0
• AFC
• FCP
• SCP

Detektion af fast charge protokoller:

Lad os tage et eksempel som vi også har lavet med ZK-DP3D. Hvis vi har en Mi Power Bank 2S 10000 mAh powerbank. Normalt leverer powerbanken 5v, men den understøtter også high power protokoller. Når XY-UDP tilsluttes powerbanken vil den tjekke for protokoller og detektere at powerbanken understøtter protokoller hvor spændingen sættes til 12V, 9V eller 5V.

Når XY-UDP tilsluttes ses det at den vælger QC2.0 og derved sætter indgangsspændingen til 9V. Som også nævnt i artiklen omhandlende ZK-DP3D er det en fordel at anvende en højere indgangsspænding da vi derved kan minimere strømtrækket for at opnå samme mængde effekt. En lavere strøm gennem XY-UDP resultere også i mindre varme afsat i strømforsyningen.  Af nedenstående formel kan vi se relationen mellem strøm og den modstand der er i XY-UDP, vil afsætte varme. På XY-UDP kan temperaturen monitoreres, det giver et godt billede af om du afsætter en for stor effekt. Man kan sige at enheden kan håndtere op til 15W hvorfor du ikke skal bekymre dig op til denne grænse.

Formlen er udledt af Ohms lov, som du kan læse mere om her: ebits Ohms lov , hvis du vil have en bedre forståelse af spænding, strøm, modstand og effekt.
