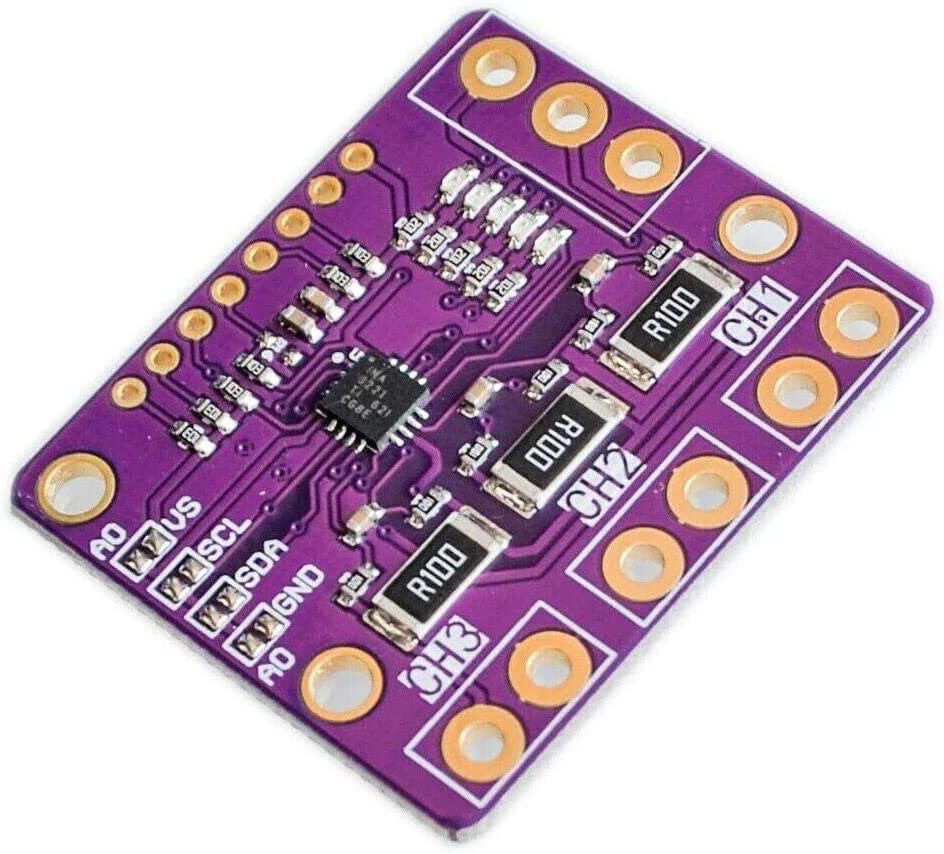

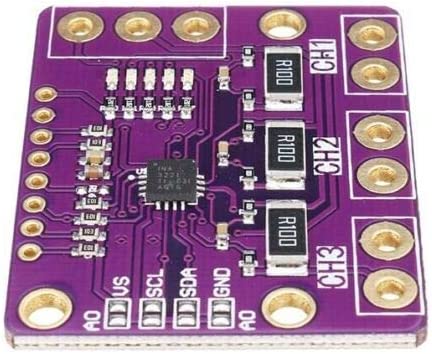

INA3221 Spænding- og Strømmåler / 3-Kanals I2C Monitor
Mål spændingen og strømmen i det projekt. Blot forbind via I2C - nu kan du måle forsyningen via 3 punkter.

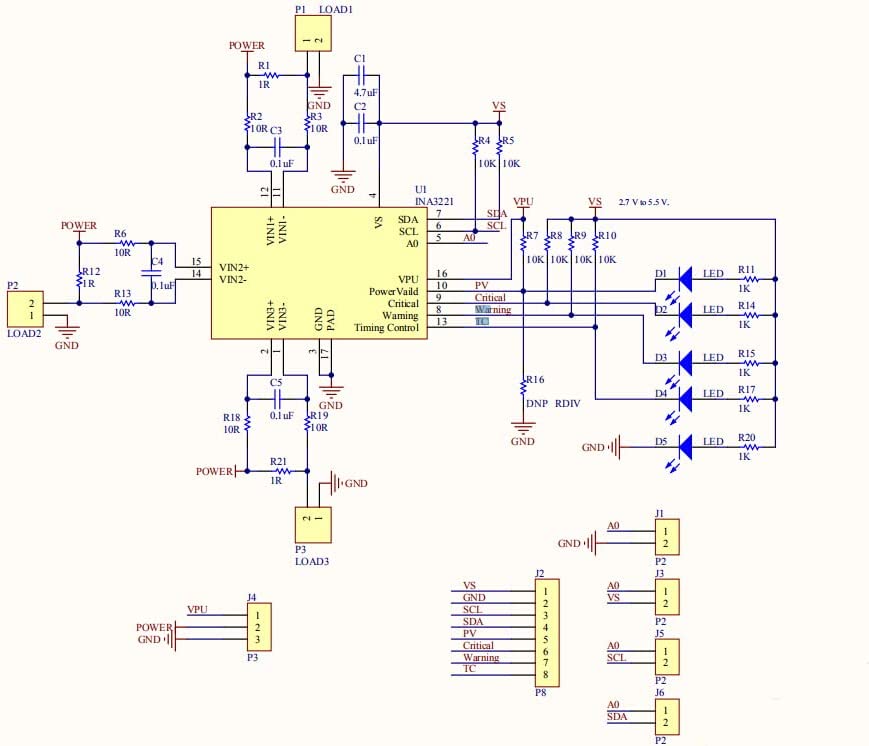

INA3221 er en tre-kanals højside strøm- og busspændingsmonitor med et I2C- og SMBUS-kompatibelt interface. INA3221 overvåger både shuntspændingsfald og busforsyningsspændinger, ud over at have programmerbare konverteringstider og gennemsnitstilstande for disse signaler. INA3221 tilbyder både kritiske alarmer og advarsler for at detektere flere programmerbare tilstande uden for rækkevidde for hver kanal.
INA3221 måler strøm på busser, der kan variere fra 0V til 26V. Enheden får forsynes fra en enkelt 2,7V til 5,5V-forsyning og trækker ca. 350 µA forsyningsstrøm.
INA3221 er specificeret over driftstemperaturområdet fra -40°C til +125°C.

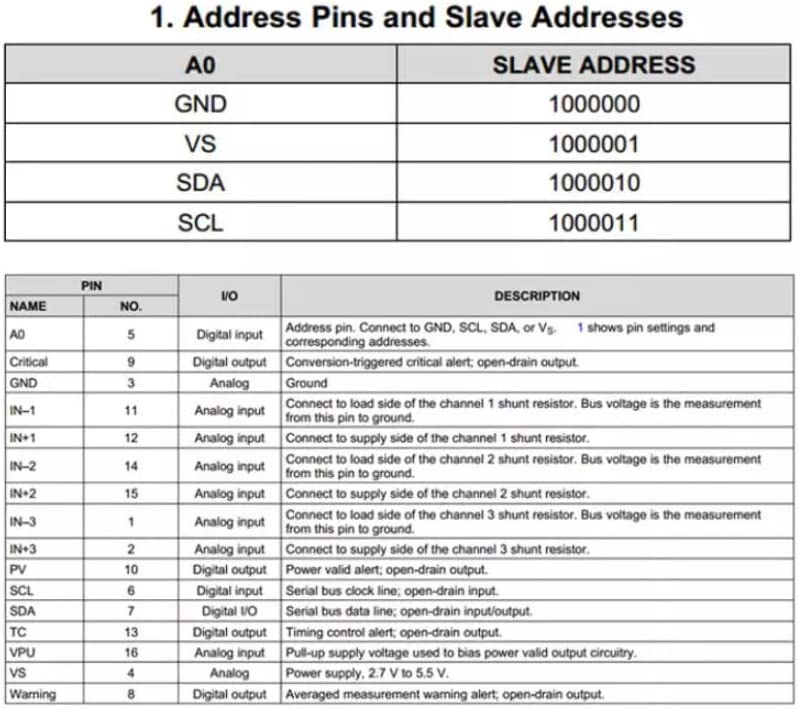

Den I2C- og SMBUS-kompatible grænseflade har fire programmerbare adresser.
Tekniske specifikationer
| Forsyningsspænding | 2.7V til 5.5V |
| Spænding målings område | 0-26V |
| Strøm målings område |
±1.6A |
| Målingsnøjagtighed |
±80 µV (max) |
| Indbygget shunt modstand | 100mOhm |
| Strømforbrug | 350µA |
| Gain fejl |
0.25% (max) |
| Dimensioner | 38 x 32 x 3mm |
| Arduinokode bibliotek | Link |
Hvad er der i pakken?

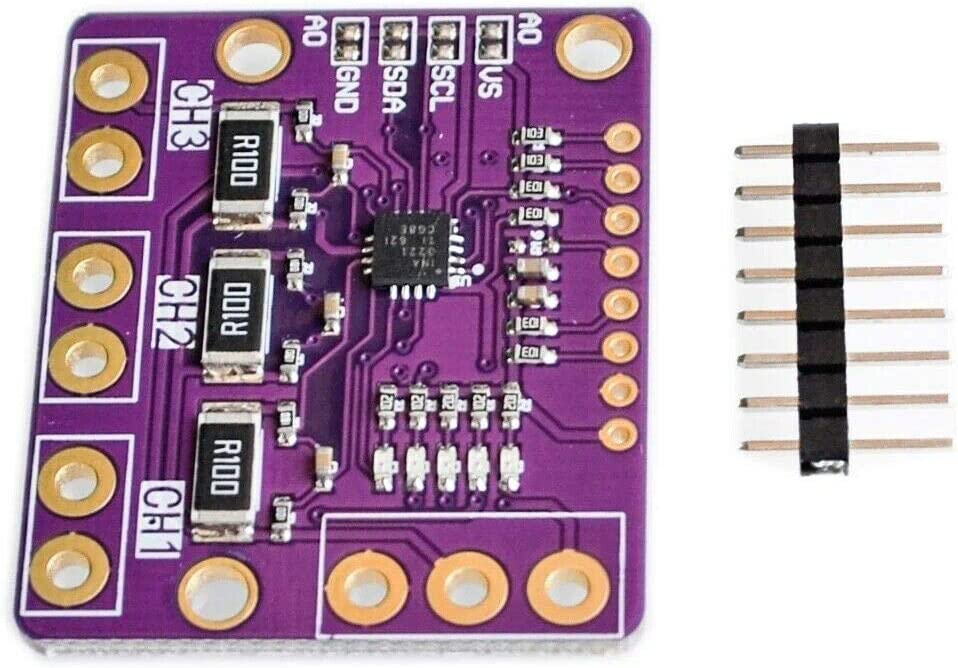

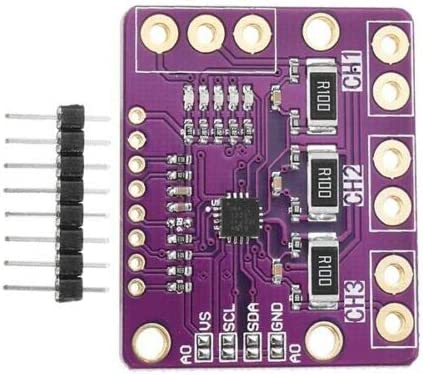

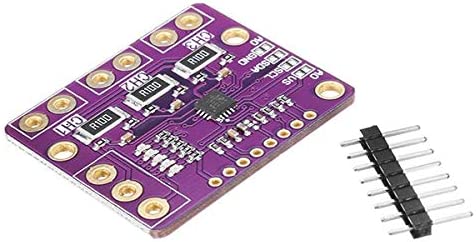

- 1 stk INA3221 3 kanals spænding og strømmåler med headerpins
Garanti og forsendelse
Vi gør vores bedste for at teste al elektronik inden vi sender det ud til dig.
Dette sikrer at vi gør et godt stykke arbejde og at du undgår unødig bøvl i din udviklingsprocess. Fejl kan forekomme, men det er noget vi ser utrolig sjældent. Forekommer der problemer med det bestilte udstyr kan du altid kontakte os, så hjælper vi dig glædeligt med at løse problemet.
Vi stræber efter at sikre en hurtig og effektiv levering af din ordre. Vi sender fra Danmark, og du vil typisk modtage din ordre inden for 1-3 hverdage.
INA3221 3 kanals spænding og strømmåler
35,00 kr
